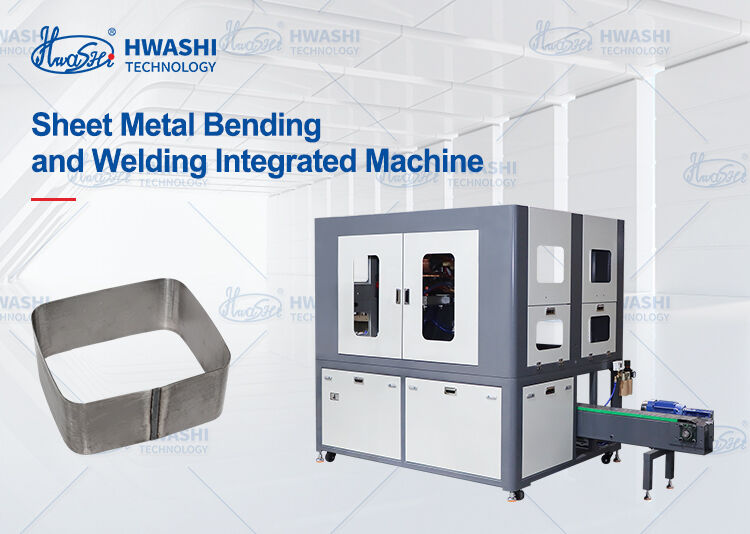

Mesin Las Perumahan Kamera Industri CCD dengan Presisi Terpandu Visi CCD

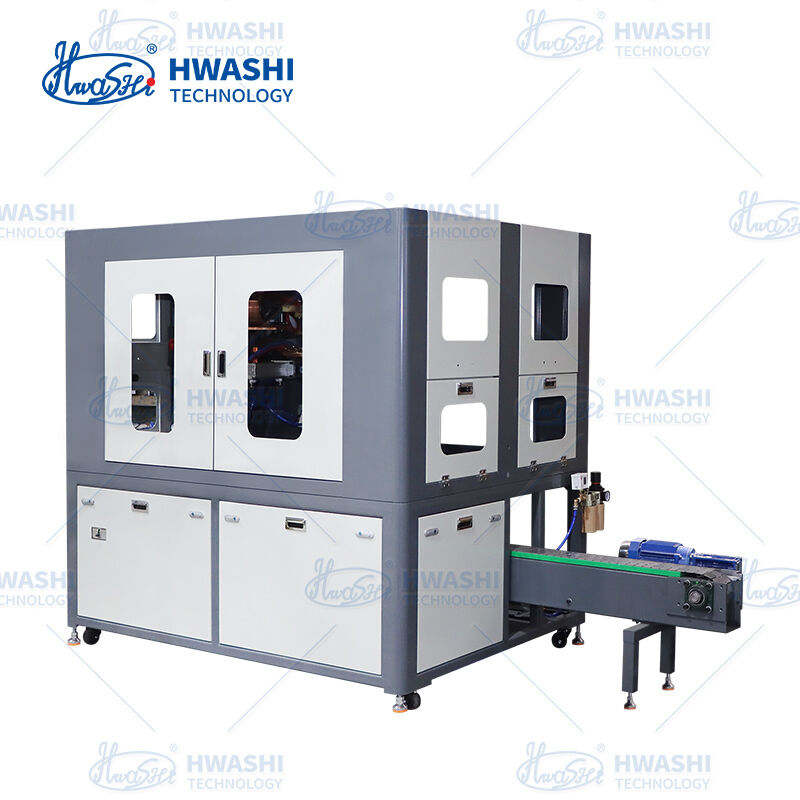

Mesin Las Jahitan Melingkar Sepenuhnya Otomatis Perumahan Kamera Industri CCD Hwashi adalah sistem pengelasan jahitan resistansi presisi tinggi yang dirancang khusus untuk produksi massal penutup kamera industri CCD. Dengan mengintegrasikan penyelarasan berbasis visi CCD, penggulungan yang digerakkan oleh servo, dan pengelasan resistansi presisi ke dalam satu alur kerja otomatis, mesin ini menghilangkan intervensi manual dan menghasilkan lapisan las dengan kemampuan pengulangan di bawah 0,02 mm — memenuhi standar dimensi dan kosmetik yang tepat yang disyaratkan oleh produsen peralatan visi industri.

Sebagai bagian dari Platform Pengelasan Khusus Industri (行业应用专机) Hwashi, solusi ini memanfaatkan keahlian pengelasan resistansi selama 25 tahun dan lebih dari 100 paten untuk melayani pasar kamera industri CCD/CMOS yang berkembang pesat — di mana integritas housing berdampak langsung pada penyelarasan optik, kepatuhan peringkat IP, dan keandalan jangka panjang.

• Akurasi deteksi: ±0,01mm— kamera CCD industri menemukan posisi jahitan secara real-time sebelum pengelasan
• Ulangi akurasi posisi: ≤±0,02mm— motor servo + sekrup bola / penggerak motor linier memastikan konsistensi tingkat mikron
• Deteksi tepi otomatis dan pelacakan jahitan mengimbangi toleransi pembentukan hulu
• Menghilangkan kebutuhan akan perlengkapan khusus per varian housing — Sistem CCD secara otomatis mengidentifikasi geometri bagian

• Alur kerja terintegrasi: pemuatan otomatis → pemeriksaan CCD → bentuk gulungan → pengelasan jahitan → pembongkaran
• Arsitektur kontrol ganda PLC + PC dengan layar sentuh HMI untuk manajemen resep dan ketertelusuran
• Penggulungan yang digerakkan oleh servo memastikan kecepatan dan tekanan yang seragam di seluruh lapisan melingkar
• Stroke sumbu X: 300mm / stroke sumbu Y: 200mm — mengakomodasi berbagai diameter dan panjang housing kamera

Proses Produksi Otomatis:

Langkah 1: Inspeksi CCD

Langkah 2: Pengumpanan Pelat Otomatis

Langkah 3: Pembentukan Gulungan Otomatis

Langkah 4: Pengelasan Jahitan Otomatis

Langkah 5: Bongkar Otomatis

• Las jahitan kedap udara memenuhi persyaratan penyegelan selungkup IP65/IP67
• Zona yang terkena dampak panas minimal menjaga keakuratan dimensi perumahan dan penyelesaian permukaan
• Tidak ada percikan, tidak ada perubahan warna akibat oksidasi — penting untuk tampilan kosmetik yang bersih pada rumah kamera
• Konsistensi pengelasan memungkinkan proses hilir (pemasangan lensa, kalibrasi sensor) tanpa pengerjaan ulang

• Sistem visi CCD secara otomatis mengenali ukuran housing yang berbeda — tidak diperlukan penyesuaian mekanis
• Resep parameter disimpan untuk pergantian produk instan (ideal untuk produksi model campuran)
• Kompatibel dengan aluminium, baja tahan karat (SUS304/316), dan rumah baja berlapis
• Beban maksimal meja: 10 kg — cocok untuk badan kamera kecil dan rakitan tabung lensa yang lebih besar

• Nilai daya: ≤5kW — konsumsi energi jauh lebih rendah dibandingkan alternatif laser atau TIG
• Pendinginan air paksa pada trafo dan roda las untuk pengoperasian siklus tugas tinggi
• Pengawasan operator tunggal — hanya memuat/membongkar, semua parameter pengelasan dikontrol secara otomatis
• Jejak kompak: 1,850*1,500*1,910 mm
