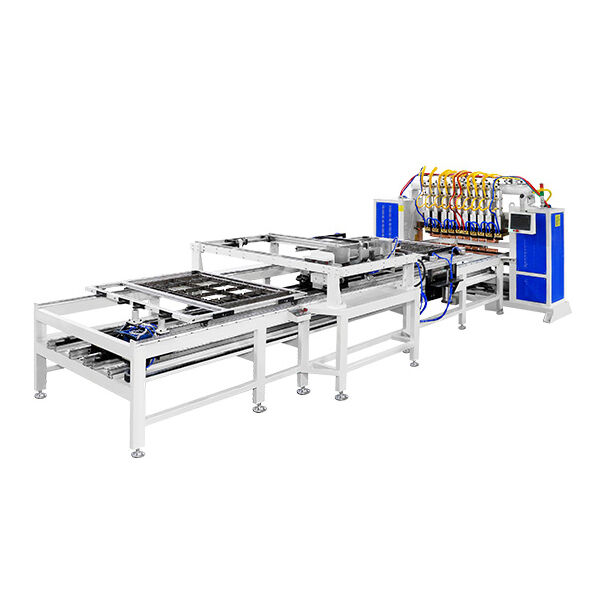

Name: Mesin pengelasan kondensor kecepatan tinggi otomatis dengan lebar efektif yang dapat disesuaikan dan catu daya MFDC untuk produksi kondensor tabung kawat
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Rumah > Produk > mesin las kondensor >

Mesin pengelasan kondensor kecepatan tinggi otomatis dengan lebar efektif yang dapat disesuaikan dan catu daya MFDC untuk produksi kondensor tabung kawat

mesin las kondensor otomatis dengan daya MFDC

tukang las kondensor tabung kawat berkecepatan tinggi

mesin las kondensor lebar yang dapat disesuaikan

Tempat asal:

Cina

Nama merek:

HWASHI

Sertifikasi:

Nomor model:

WL-SQ-MF160Kx2

Hubungi kami

Permintaan Penawaran

Rincian Produk

Nama Produk:

Mesin pengelasan Mesin pengelasan Mesin lentur Mesin pengolahan kawat logam

Dimensi (l*w*h):

5000x2400x2200mm

Berat:

2500kg

Lebar pengelasan yang efektif:

600-1000mm (disesuaikan)

Jaminan:

1 Tahun

Transformator:

Trafo MF DC

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order

1 Set

Harga

Dapat dinegosiasikan

Kemasan rincian

Paket kayu layak laut dari Film PVC untuk FCL

Waktu pengiriman

30 - 60 hari kerja setelah menerima pembayaran Anda

Syarat-syarat pembayaran

L/C,T/T

Menyediakan kemampuan

50 Set per Bulan

Produk-produk terkait

video

Mesin pengelasan kondensor kecepatan tinggi otomatis dengan lebar efektif yang dapat disesuaikan dan catu daya MFDC untuk produksi kondensor tabung kawat

Dapatkan Harga Terbaik

video

Lini Pembuatan Papan Setrika Sepenuhnya Otomatis — Dari Tabung Mentah hingga Produk Jadi, Tanpa Penanganan Manual

Dapatkan Harga Terbaik

video

Garis produksi rak papan setrika otomatis dengan operasi yang sepenuhnya tidak berawak, sistem penjepit yang dipatenkan, dan las multi-titik

Dapatkan Harga Terbaik

video

Mesin pengelasan kondensor kompak yang dirancang untuk integrasi yang mudah ke dalam pendingin dan AC assembly line

Dapatkan Harga Terbaik

Hubungi kami

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Hubungi sekarang

Deskripsi Produk

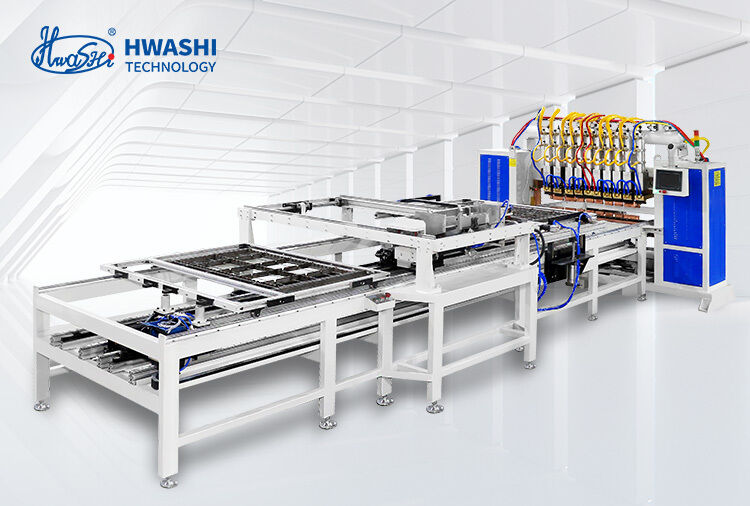

Mesin pengelasan kondensor kecepatan tinggi otomatis

Mesin pengelasan kondensor kecepatan tinggi otomatis dengan lebar efektif yang dapat disesuaikan untuk jalur produksi kondensor tabung kawat

Ringkasan Produk

Mesin Pengelasan Kondensor Kecepatan Tinggi Otomatis adalah sistem pengelasan titik multi-kepala tipe gantry yang dirancang untuk pembuatan kondensor kawat-on-tube (WOT) bervolume tinggi.Dirancang khusus untuk lemari es, freezer, dan lini produksi pendingin komersial, mesin memberikan kawat-ke-pipa las yang tepat dan konsisten pada skala industri.

Dilengkapi dengan beberapa kepala las sinkronisasi dan sistem servo-driven dual-layer feeding,mesin menjalankan seluruh siklus las secara otomatis setelah memuat bahan ∼ dari posisi kawat ke multi-titik pengelasan simultan dan pertukaran perlengkapanLebar pengelasan efektif yang dapat disesuaikan mengakomodasi berbagai ukuran panel kondensor, menghilangkan kebutuhan untuk perubahan alat khusus antara spesifikasi produk.

Keuntungan Utama

Siklus Pengelasan yang sepenuhnya otomatis

Setelah operator memuat tabung serpentine dan kawat baja pada feeder lapisan ganda dan menekan tombol start,mesin menjalankan urutan las lengkap secara otonom termasuk langkah perlengkapan, pengelasan serentak multi-head, dan pertukaran perlengkapan otomatis.memungkinkan produksi batch tanpa gangguan dan memaksimalkan throughput.

Lebar pengelasan efektif yang dapat disesuaikan

Lebar pengelasan efektif dapat diatur secara bebas untuk mengakomodasi berbagai spesifikasi kondensor tanpa modifikasi mekanis.Apakah memproduksi kondensator sempit untuk kulkas kompak atau panel lebar untuk pendingin tampilan komersial, satu mesin menangani seluruh produk ̊mengurangi investasi modal dan kebutuhan ruang lantai.

Sistem Pengelasan Gantry Multi-Head

Beberapa kepala las bekerja secara bersamaan, secara dramatis mengurangi waktu siklus dibandingkan dengan alternatif kepala tunggal.Setiap kepala dipindahkan secara pneumatik dengan parameter pengelasan yang dapat dikontrol secara individual (sekarang, waktu, tekanan), memastikan kualitas las yang seragam di seluruh panel kondensor.

Manajemen Parameter Las Cerdas

101 model las yang tersimpan dengan kemampuan perubahan cepat untuk perubahan produk yang cepat
3 kurva bertekanan yang dapat dipilih untuk kombinasi bahan yang berbeda
PLC dikendalikan dengan layar sentuh warna HMI untuk operasi intuitif
Penyimpanan parameter yang dilindungi kata sandi mencegah perubahan yang tidak sah

Kualitas Las yang Lebih Tinggi dengan Daya MFDC

Sumber daya DC inverter frekuensi menengah (MFDC) memberikan penyesuaian arus yang tepat dan cepat dengan dampak termal minimal pada bahan sekitarnya.90) dibandingkan dengan sistem AC konvensional, beban seimbang tiga fase dengan gangguan jaringan minimal, dan arus sirkuit pendek sekunder maksimum hingga 40 KA untuk fusi kabel-ke-tabung yang andal.

Stabilitas tegangan di bawah kondisi pabrik

Kompensasi tegangan jaringan yang mengambang internal memastikan bahwa ketika daya masukan berfluktuasi dalam ± 10%,tegangan output sekunder tetap dalam ± 3% dari nilai yang ditetapkan kritis untuk menjaga kualitas las yang konsisten di fasilitas dengan pasokan listrik yang tidak stabil.

Spesifikasi Teknis

Parameter	Spesifikasi
Model	WL-SQ-150K*2 (Dipersonalisasi)
Daya Masuk	Tiga fase 380V ± 10% 50/60Hz
Kapasitas nominal	150 KVA * 2 (bisa disesuaikan: 100KVA, 160KVA)
Siklus Tugas Nominal	50%
Pengaturan Tegangan Sekunder	2 Langkah
Arus tersambung pendek sekunder maksimum	40 KA
Tingkat Isolasi Transformer	Kelas F
Kompensasi Tegangan Jaringan	Input ±10% → Output ≤±3%
Pengelasan Kurva Tekanan	3 jenis
Penyimpanan Model Las	101 jenis
Panjang Pengelasan Efektif	1500 mm (Mampu disesuaikan hingga 2000 mm)
Lebar Las yang Efektif	600 mm (Dipersonalisasi: 600-1200 mm, dua zona tersedia)
Stroke elektrode bagian atas	80 mm
Stroke yang dapat disesuaikan dengan elektroda bawah	30 mm
Kecepatan Gerak Otomatis	200-500 mm/s (diatur)
Mode Kontrol	PLC + HMI layar sentuh
Sistem pendingin	Dingin dengan air (transformer, thyristor, elektroda)
Dimensi Mesin	~6500 * 2500 mm (tergantung pada konfigurasi)
Berat mesin	~1500 kg

Aplikasi

Industri	Produk Tipikal
Kulkas Rumah Tangga	Kondensator kawat-di-pipa, kondensator kulit
Pendinginan Komersial	Tampilan pendingin kondensor, botol pendingin kondensor
Mesin pembeku	Kondensator pembekuan dada, kondensator pembekuan vertikal
AC	Panel kondensor, kumparan evaporator
Penukar Panas	Penukar panas kabel-di-pipa untuk berbagai aplikasi HVAC
Pembuatan Peralatan OEM	Pengelasan seri kawat ke tabung Bundy / tabung tembaga

Bahan yang dapat dilas

Kawat baja ke tabung Bundy (邦迪管)
Kawat baja ke tabung baja
Kawat tembaga ke tabung tembaga
Kawat aluminium ke tabung aluminium (dengan pemilihan elektroda yang tepat)

Aliran Kerja Produksi

Kabel muatanpada perlengkapan lapisan pertama melalui perangkat pengisi kawat magnetik
Letakkan tabung ularke kawat
Kabel lapisan atas bebandi atas tabung
Tekan startMesin menjalankan siklus las otomatis:
- Pemasangan langkah ke posisi pengelasan pertama
- Beberapa kepala pengelasan menembak secara bersamaan
- Fixed advance ke posisi berikutnya
- Ulangi sampai semua titik las selesai
Pertukaran perlengkapan otomatisSaat satu perlengkapan sedang dilas, yang lain sedang dimuat
Bebaskan kondensator yang sudah selesaidan memulai kembali siklus

Komponen lini produksi

Mesin lurus dan pemotong kawat berkecepatan tinggi
Mesin meluruskan dan memotong tabung
Mesin lentur tabung
Mesin pengelasan kondensor otomatis
Peralatan tambahan: mesin pembesar/penurun ujung tabung, mesin lipat kondensor

Kami merancang jalur produksi lengkap berdasarkan gambar produk dan persyaratan efisiensi Anda. Cukup berikan spesifikasi Anda, dan insinyur kami akan mengembangkan solusi optimal untuk kebutuhan Anda.

Proses Produksi Kondensor Tabung Wire

Sistem pemasangan ganda memungkinkan operasi pengelasan dan pemuatan secara bersamaan.dengan pertukaran peralatan otomatis untuk memaksimalkan efisiensi.

Solusi Jalur Produksi Lengkap

Kami merancang sistem jalur produksi otomatis atau semi otomatis untuk kondensor kulkas yang disesuaikan dengan kebutuhan manufaktur spesifik Anda.
