Name: Mesin pengelasan kondensor kecepatan tinggi otomatis dengan lebar efektif yang dapat disesuaikan dan catu daya MFDC untuk produksi kondensor tabung kawat
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Rumah > Produk > mesin las kondensor >

Mesin pengelasan kondensor kecepatan tinggi otomatis dengan lebar efektif yang dapat disesuaikan dan catu daya MFDC untuk produksi kondensor tabung kawat

mesin las kondensor otomatis dengan daya MFDC

tukang las kondensor tabung kawat berkecepatan tinggi

mesin las kondensor lebar yang dapat disesuaikan

Tempat asal:

Cina

Nama merek:

HWASHI

Sertifikasi:

Nomor model:

WL-SQ-MF160Kx2

Hubungi kami

Permintaan Penawaran

Rincian Produk

Nama Produk:

Mesin pengelasan Mesin pengelasan Mesin lentur Mesin pengolahan kawat logam

Dimensi (l*w*h):

5000x2400x2200mm

Berat:

2500kg

Lebar pengelasan yang efektif:

600-1000mm (disesuaikan)

Jaminan:

1 Tahun

Transformator:

Trafo MF DC

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order

1 Set

Harga

Dapat dinegosiasikan

Kemasan rincian

Paket kayu layak laut dari Film PVC untuk FCL

Waktu pengiriman

30 - 60 hari kerja setelah menerima pembayaran Anda

Syarat-syarat pembayaran

L/C,T/T

Menyediakan kemampuan

50 Set per Bulan

Produk-produk terkait

video

Mesin pengelasan kondensor kecepatan tinggi otomatis dengan lebar efektif yang dapat disesuaikan dan catu daya MFDC untuk produksi kondensor tabung kawat

Dapatkan Harga Terbaik

video

Lini Pembuatan Papan Setrika Sepenuhnya Otomatis — Dari Tabung Mentah hingga Produk Jadi, Tanpa Penanganan Manual

Dapatkan Harga Terbaik

video

Garis produksi rak papan setrika otomatis dengan operasi yang sepenuhnya tidak berawak, sistem penjepit yang dipatenkan, dan las multi-titik

Dapatkan Harga Terbaik

video

Mesin pengelasan kondensor kompak yang dirancang untuk integrasi yang mudah ke dalam pendingin dan AC assembly line

Dapatkan Harga Terbaik

Hubungi kami

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Hubungi sekarang

Deskripsi Produk

Mesin Las Kondensor Berkecepatan Tinggi Otomatis dengan Lebar Efektif yang Dapat Disesuaikan untuk Lini Produksi Kondensor Tabung Kawat

Ikhtisar Produk

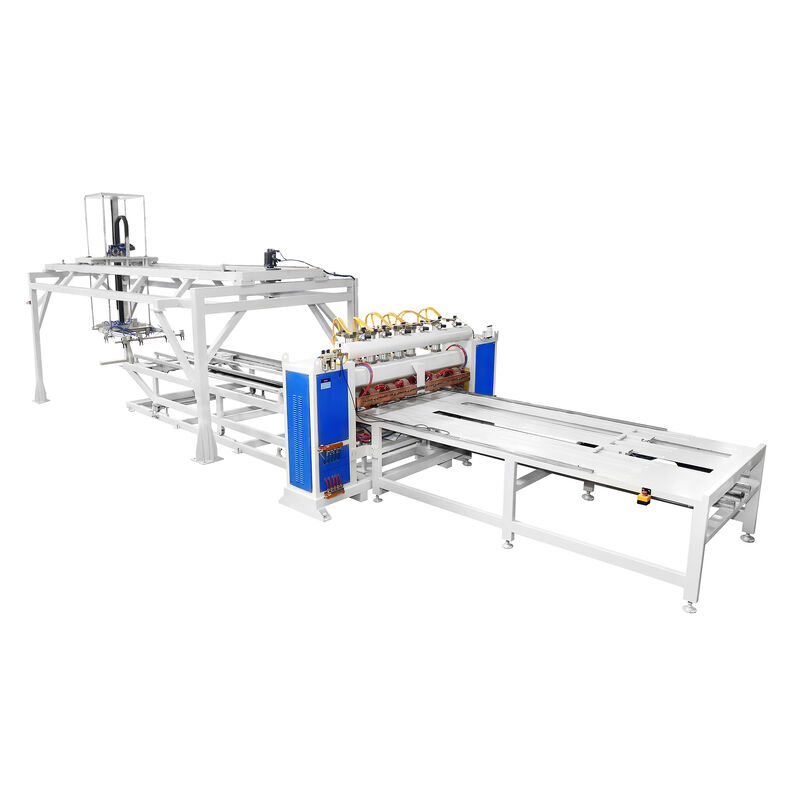

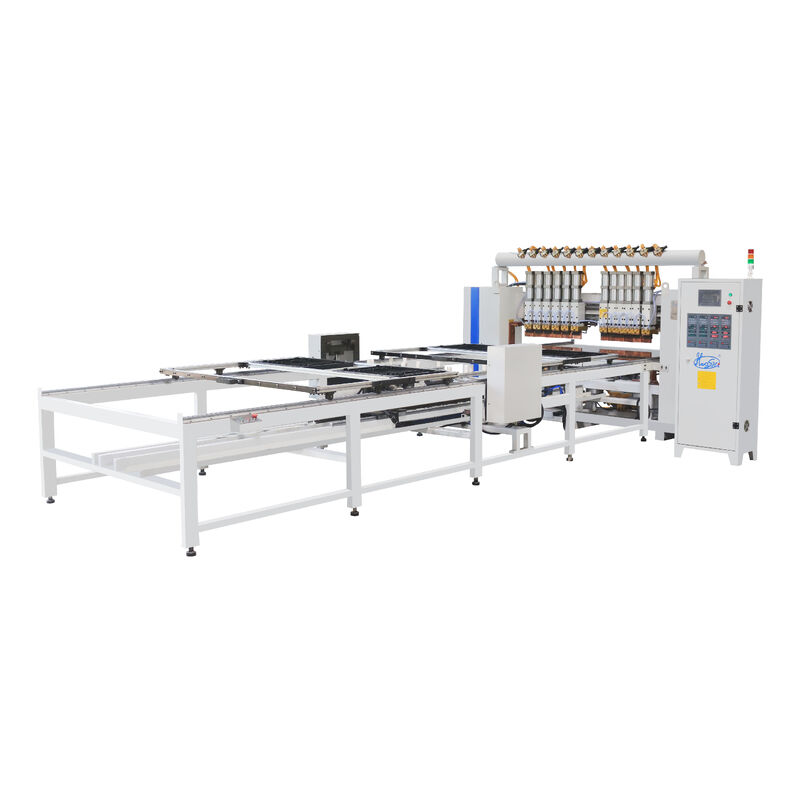

Mesin Las Kondensor Kecepatan Tinggi Otomatis adalah sistem pengelasan titik multi-kepala tipe gantri yang dirancang untuk pembuatan kondensor wire-on-tube (WOT) volume tinggi. Dirancang khusus untuk lemari es, freezer, dan lini produksi pendingin komersial, mesin ini menghasilkan pengelasan kawat-ke-tabung yang presisi dan konsisten pada skala industri.

Dilengkapi dengan beberapa kepala pengelasan yang disinkronkan dan sistem pengumpanan lapisan ganda yang digerakkan oleh servo, mesin ini menjalankan seluruh siklus pengelasan secara otomatis setelah pemuatan material—mulai dari penentuan posisi kawat hingga pengelasan simultan multi-titik dan pertukaran perlengkapan. Lebar pengelasan efektif yang dapat disesuaikan mengakomodasi berbagai ukuran panel kondensor, sehingga menghilangkan kebutuhan akan perubahan perkakas khusus di antara spesifikasi produk.

Keuntungan Utama

Siklus Pengelasan Sepenuhnya Otomatis

Setelah operator memuat tabung serpentine dan kabel baja ke pengumpan dua lapis dan menekan tombol start, alat berat akan menjalankan rangkaian pengelasan lengkap secara mandiri—termasuk loncatan perlengkapan, pengelasan simultan multi-kepala, dan pertukaran perlengkapan otomatis. Sistem pengumpanan lapisan ganda memungkinkan satu perlengkapan dimuat sementara perlengkapan lainnya sedang dilas, memungkinkan produksi batch tanpa gangguan dan memaksimalkan hasil.

Lebar Pengelasan Efektif yang Dapat Disesuaikan

Lebar pengelasan efektif dapat disesuaikan secara bebas untuk mengakomodasi berbagai spesifikasi kondensor tanpa modifikasi mekanis. Baik memproduksi kondensor sempit untuk lemari es kompak atau panel lebar untuk pendingin layar komersial, satu mesin menangani seluruh rangkaian produk—mengurangi investasi modal dan kebutuhan ruang lantai.

Sistem Pengelasan Gantry Multi-Kepala

Beberapa kepala las beroperasi secara bersamaan, sehingga mengurangi waktu siklus secara signifikan dibandingkan dengan alternatif satu kepala. Setiap kepala digerakkan secara pneumatik dengan parameter pengelasan yang dapat dikontrol secara individual (arus, waktu, tekanan), memastikan kualitas las yang seragam di seluruh panel kondensor.

Manajemen Parameter Pengelasan Cerdas

101 model pengelasan tersimpan dengan kemampuan perubahan cepat untuk pergantian produk dengan cepat
3 kurva bertekanan yang dapat dipilih untuk kombinasi material berbeda
Dikontrol PLC dengan layar sentuh berwarna HMI untuk pengoperasian intuitif
Penyimpanan parameter yang dilindungi kata sandi mencegah perubahan yang tidak sah

Kualitas Las Unggul dengan Daya MFDC

Catu daya DC inverter frekuensi menengah (MFDC) menghasilkan penyesuaian arus yang cepat dan presisi dengan dampak termal minimal pada material di sekitarnya. Fitur-fiturnya mencakup faktor daya yang lebih tinggi (0,85-0,90) dibandingkan sistem AC konvensional, beban seimbang tiga fase dengan gangguan jaringan minimal, dan arus hubung singkat sekunder maksimum hingga 40 KA untuk fusi kabel-ke-tabung yang andal.

Stabilitas Tegangan Dalam Kondisi Pabrik

Kompensasi mengambang tegangan jaringan internal memastikan bahwa ketika daya masukan berfluktuasi dalam ±10%, tegangan keluaran sekunder tetap dalam ±3% dari nilai yang ditetapkan—penting untuk menjaga kualitas las yang konsisten di fasilitas dengan pasokan listrik yang tidak stabil.

Spesifikasi Teknis

Parameter	Spesifikasi
Model	WL-SQ-150K×2 (Dapat Disesuaikan)
Daya Masukan	Tiga fase 380V±10% 50/60Hz
Kapasitas Terukur	150 KVA × 2 (Dapat Disesuaikan: 100KVA, 160KVA)
Siklus Tugas Terukur	50%
Penyesuaian Tegangan Sekunder	2 Langkah
Arus Hubung Pendek Sekunder Maksimum	40 KA
Kelas Isolasi Transformator	Kelas F
Kompensasi Tegangan Jaringan	Masukan ±10% → Keluaran ≤±3%
Kurva Bertekanan Tukang Las	3 jenis
Penyimpanan Model Pengelasan	101 jenis
Panjang Pengelasan Efektif	1500 mm (Dapat disesuaikan hingga 2000 mm)
Lebar Pengelasan Efektif	600 mm (Dapat disesuaikan: 600-1200 mm, tersedia zona ganda)
Pukulan Elektroda Atas	80mm
Stroke yang Dapat Disesuaikan dengan Elektroda Bawah	30mm
Kecepatan Bergerak Otomatis	200-500 mm/s (dapat disesuaikan)
Modus Kontrol	PLC + Layar Sentuh HMI
Sistem Pendingin	Berpendingin air (transformator, thyristor, elektroda)
Dimensi Mesin	~6500 × 2500 mm (tergantung konfigurasi)
Berat Mesin	~1500kg

Aplikasi

Industri	Produk Khas
Kulkas Rumah Tangga	Kondensor kawat-pada-tabung, kondensor kulit
Pendinginan Komersial	Tampilkan kondensor pendingin, kondensor pendingin botol
freezer	Kondensor freezer dada, kondensor freezer tegak
AC	Panel kondensor, koil evaporator
Penukar Panas	Penukar panas wire-on-tube untuk berbagai aplikasi HVAC
Manufaktur Peralatan OEM	Pengelasan batch kawat ke tabung Bundy/tabung tembaga

Bahan yang Dapat Dilas

Kawat baja ke tabung Bundy (邦迪管)
Kawat baja ke tabung baja
Kawat tembaga ke tabung tembaga
Kawat aluminium ke tabung aluminium (dengan pemilihan elektroda yang tepat)

Alur Kerja Produksi

Memuat kabelke perlengkapan lapisan pertama melalui perangkat pengisian kawat magnetik
Tempatkan tabung serpentineke kabel
Muat kabel lapisan atasdi atas tabung
Tekan mulai— mesin menjalankan siklus pengelasan otomatis:
- Perbaiki langkah-langkah ke posisi pengelasan pertama
- Beberapa kepala las menyala secara bersamaan
- Perlengkapan maju ke posisi berikutnya
- Ulangi sampai semua titik pengelasan selesai
Pertukaran perlengkapan otomatis— saat satu perlengkapan sedang dilas, perlengkapan lainnya sedang diberi beban
Bongkar kondensor yang sudah jadidan memulai kembali siklus

Komponen Lini Produksi

Mesin pelurus dan pemotong kawat berkecepatan tinggi
Mesin pelurus dan pemotong tabung
Mesin pembengkok tabung
Mesin las kondensor otomatis
Peralatan tambahan: mesin perluasan/penyusutan ujung tabung, mesin lipat kondensor

Kami merancang lini produksi lengkap berdasarkan gambar produk dan persyaratan efisiensi Anda. Cukup berikan spesifikasi Anda, dan teknisi kami akan mengembangkan solusi optimal untuk kebutuhan Anda.

Proses Produksi Kondensor Tabung Kawat

Sistem perlengkapan ganda memungkinkan operasi pengelasan dan pemuatan secara bersamaan. Saat satu perlengkapan mengalami pengelasan, operator memuat material ke perlengkapan kedua, dengan pertukaran perlengkapan otomatis untuk memaksimalkan efisiensi.

Solusi Lini Produksi Lengkap

Kami merancang sistem lini produksi otomatis atau semi-otomatis penuh untuk kondensor lemari es yang disesuaikan dengan kebutuhan spesifik manufaktur Anda.
