Mesin Pengelasan Otomatis Hwashi untuk IBC 1000L Tangki Air Kerangka Kandang Tubular Baja Ringan
Hwashi Manufacturing IBC 1000L Water Tank Stainless Steel Tubular Cage Frame Automatic Welder Machine dari China memberikan solusi las presisi untuk produksi kontainer industri.
Keuntungan Utama
- Sistem Kontrol Cerdas:Otomatis menyesuaikan parameter las untuk titik las yang konsisten dan andal
- Desain Modular:Perbaikan yang mudah, peningkatan, dan fleksibilitas jalur produksi yang ditingkatkan
- Pengelasan adaptif:Menampung berbagai ukuran dan bentuk kandang tabung besi
- Konsumsi Energi yang Efisien:Teknologi pengelasan canggih memastikan efisiensi tinggi dan kesadaran lingkungan
- User-Friendly Interface:Operasi intuitif mengurangi biaya pelatihan dan meningkatkan efisiensi
Spesifikasi Teknis
- Efisiensi pengelasan: 50 detik per bagian
- Sumber Pengelasan: 4 set MF DC Sumber Daya
- Opsi platform feeder: lapisan tunggal atau lapisan ganda
- Opsi Sistem Pengungkapan: Pengungkapan manual atau Pengungkapan lengan mekanik otomatis
- Kapasitas produksi: 50 detik per potongan
Sistem Kerangka Las Utama
Empat set transformator MF mengatur enam set elektroda pengelasan, memastikan kualitas pengelasan yang optimal untuk setiap titik.Teknik las gaya piano bilateral secara signifikan mempercepat proses las, menyelesaikan setiap mesh logam dalam waktu satu menit.
Desain ini menggabungkan tabung udara atas dan bawah untuk menjamin posisi las datar.

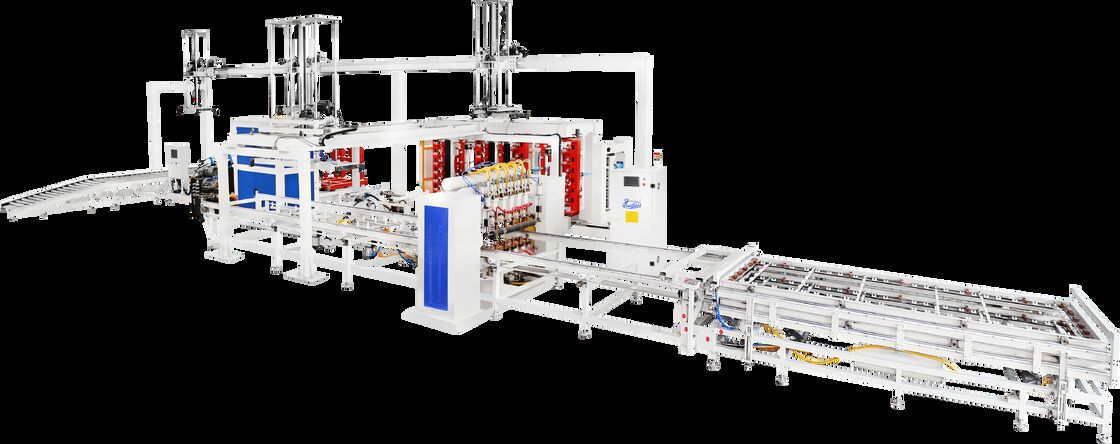

Mesin Las Otomatis IBC Frame Enam Kepala
Sistem tenaga las dilengkapi dengan empat set sumber daya DC MF canggih, memungkinkan pengelasan simultan di enam titik yang berbeda.Feeder perlengkapan dua lapisan meningkatkan efisiensi operasi - sementara satu perlengkapan secara aktif pengelasan, yang lain lancar memuat bahan untuk alur kerja terus menerus.
Flat Tube Mesh dan Kualitas Pengelasan yang Tepat
Alat las mengubah tabung menjadi konfigurasi mesh datar yang khas, memastikan las dengan kekuatan dan kualitas yang tidak tertandingi.Proses pengelasan secara efisien selesai dalam waktu sekitar 60 detik per mesh datar.
Vertikal Double Station IBC Frame Bending Machine
Pengolahan yang komprehensif menjamin presisi tinggi dalam lentur, operasi yang stabil, dan efisiensi yang luar biasa untuk produksi bingkai sangkar IBC.
Bending Flat Mesh ke Bentuk Kuadrat
Mesin lentur dengan ahli mengubah mesh datar menjadi bingkai persegi tepat.menyoroti efisiensi mesin dan kemampuan produksi yang cepat.
Fitur Balok Lipat
- CNC diolah balok lentur memastikan sudut lentur yang tepat
- Setiap cetakan pada balok lentur menyesuaikan ke atas dan ke bawah sekitar 3mm untuk meningkatkan rentang lentur
- Desain cetakan 120 derajat menciptakan sudut lentur yang lebih halus
Konstruksi rangka lentur
Bingkai mesin memiliki desain persegi panjang yang kuat dengan kolom baja yang lebih tebal dan panel penutup berbentuk pintu, memastikan ketegasan dan stabilitas yang luar biasa.
Stasiun Tekanan Hidraulik
Secara khusus dirancang untuk membengkokkan pallet tangki mesh, mesin lentur IBC membentuk mereka ke dalam bingkai persegi panjang dengan dimensi yang tepat dari (1200 ± 5mm) * ((1000 ± 5mm).Stasiun bertenaga hidrolik menjamin kinerja lentur yang optimal.
Mesin pengunci bingkai kandang IBC
Mesin ini dibuat dengan cermat sebagai unit kohesif, memberikan presisi yang luar biasa dalam penyisipan, kekuatan penguncian yang kuat, dan stabilitas yang mulus selama operasi.
Efisiensi dan Kualitas Kunci
Lengan Clinching yang Bisa Disesuaikan
- Disesuaikan dengan desain kandang logam IBC yang berbeda untuk jangkauan kerja yang lebih luas
- Desain hidraulik dan pneumatik meningkatkan efisiensi mesin
- Dirancang untuk penggabungan sisi pipa secara otomatis
Cetakan Clinching Hidraulik
Dengan adanya sistem hidrolik, cetakan yang mengamankan menghasilkan titik pengaman yang ketat untuk pipa, mencegah cage logam retak.
Stasiun Tekanan Hidraulik
Dilengkapi dengan perangkat pengirim otomatis yang memastikan proses produksi yang lancar dan efisien untuk kandang logam.
IBC Cage Frame Hole Making dan Punching Machine
Mesin ini membentuk lubang pada bingkai, memungkinkan bingkai lengkap untuk diikat pada bingkai dasar dengan presisi.
Efisiensi dan Kualitas Pembuatan Lubang
Menggunakan kekuatan hidrolik, proses pengeboran dan perforasi penuh memakan waktu sekitar 25-30 detik.
- Kepala penekan dengan cetakan penekan
- Stasiun hidraulik
- Panel penentuan posisi kepala penumbuk
Panel penentuan posisi kiri-kanan, depan-belakang yang dapat disesuaikan memberikan rentang penggunaan yang lebih luas untuk posisi tusukan.
Mesin pengelasan IBC Cage Base Frame
Mengadopsi struktur horizontal dengan 7 kepala pengelasan untuk pengelasan bingkai dasar yang lengkap. Operator hanya memuat dan melepaskan produk sementara mesin melakukan pengelasan otomatis.
Fitur Produk
- Struktur horisontal dengan 7 kepala las untuk pengelasan bingkai dasar lengkap
- Pengungkapan otomatis palet las
- 3 set daya MF DC 250KVA untuk meningkatkan kualitas produk dan tingkat produksi
- Menghilangkan kualitas pengelasan yang tidak stabil dari pekerjaan manual
- Tingkat produksi dan tingkat otomatisasi yang lebih tinggi
| Nama produk | Jalur produksi frame IBC | Gaya | baris tunggal / baris ganda |
|---|
| Lebar pengelasan maksimum | 1200 mm | Panjang pengelasan maksimum | 4250mm |
|---|
| Merek | Hwashi | Warna | Biru/kuning/sesuai |
|---|
| Daya yang Dilengkapi | 350 kVA/400 kVA | Tempat produk | Provinsi Zhejiang, Cina |
|---|
| Tegangan | 3p 380V | Bahan | Pipa Galvanis |
|---|
| Ketebalan pipa | 1-2 mm | Siklus kerja | 20% |
|---|
| Diameter pipa | 14-20mm | Frekuensi | 50HZ/60HZ |
|---|
| Metode pengisian pipa | manual/2 pekerjaan | Ukuran kabel | ≥ 70mm3 |
|---|
| Kapasitas kerja | 350-450 ((480-550) pcs/8 jam | Ukuran pipa udara | G1 |
|---|
| Permintaan tenaga kerja | 2-3 pekerjaan | Ukuran pipa air | G1 1/4 |
|---|
