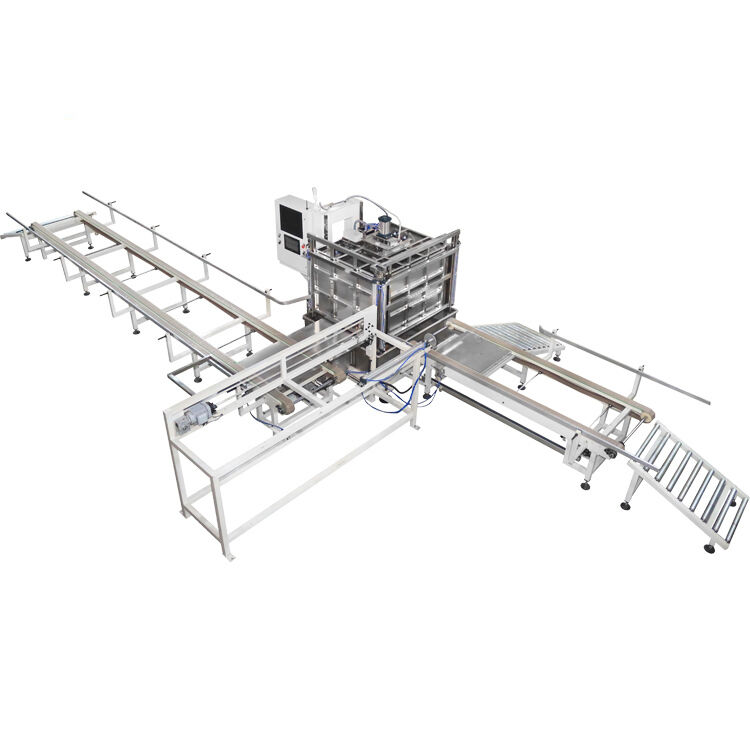

Mesin Produksi Otomatis Sangkar IBC
Solusi otomatis lengkap untuk manufaktur sangkar Intermediate Bulk Container dengan waktu siklus 60 detik, sertifikasi ISO9001, dan kapasitas 2000kg
Sistem Produksi Otomatis Tingkat Lanjut
Mesin Produksi Otomatis Sangkar IBC Hwashi mewakili puncak inovasi manufaktur, menggabungkan teknologi otomatisasi canggih dengan rekayasa presisi untuk memberikan solusi lengkap untuk produksi sangkar Intermediate Bulk Container. Sistem canggih ini mengubah bahan mentah menjadi sangkar IBC berkualitas tinggi melalui proses otomatis terintegrasi penuh yang memastikan kualitas luar biasa, efisiensi maksimum, dan penghematan biaya yang signifikan.
Fitur Produksi Utama
Lini Produksi Otomatis Penuh
- Sistem terintegrasi yang menggabungkan pengelasan otomatis, pembongkaran jaring, pembengkokan, penguncian, pembuatan lubang, dan proses pelubangan
- Hanya membutuhkan 3-4 operator untuk pengoperasian lengkap
- Kemampuan operasi berkelanjutan 24/7
- Laju produksi 80 sangkar per jam
Rekayasa Presisi
- Beberapa kepala las beroperasi secara bersamaan dengan teknologi CNC
- 6-7 kepala las untuk hasil yang seragam
- Akurasi dimensi ±0.1mm
- Waktu siklus 60 detik per sangkar
Jaminan Kualitas Bertenaga AI
- Sistem deteksi cacat cerdas dengan pemantauan waktu nyata
- Penyesuaian parameter otomatis untuk kualitas yang konsisten
- Analitik waktu nyata dan pemantauan kinerja
Teknologi Rangka Las Utama
Empat set transformator MF mengatur enam set elektroda las, memastikan kualitas pengelasan yang optimal untuk setiap titik pengelasan. Teknik pengelasan gaya piano bilateral mempercepat proses pengelasan secara signifikan, menyelesaikan setiap jaring logam dalam waktu satu menit. Desain menggabungkan silinder udara atas dan bawah untuk menjamin posisi pengelasan yang rata, sementara elektroda las berdesain sekrup meningkatkan daya tahan.

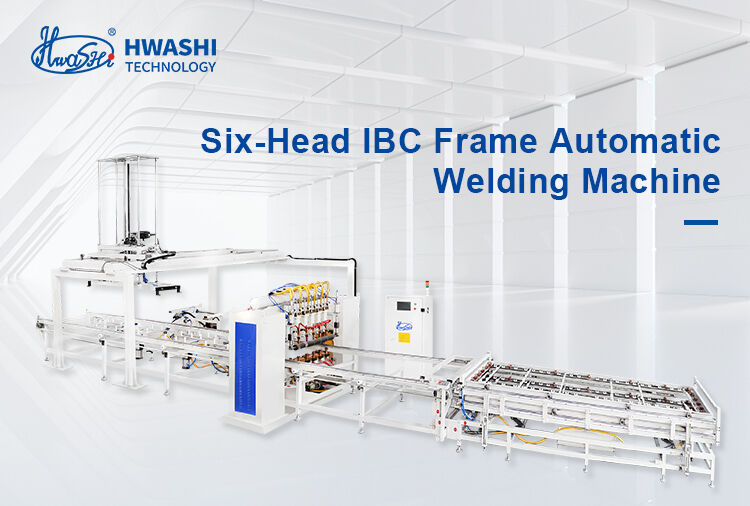

Mesin Pengelasan Otomatis Rangka IBC Enam Kepala
Sistem daya pengelasan menampilkan empat set sumber daya MF DC canggih, memungkinkan pengelasan simultan di enam titik berbeda. Pengumpan perlengkapan lapisan ganda meningkatkan efisiensi operasional - sementara satu perlengkapan secara aktif terlibat dalam pengelasan, yang lainnya dapat dengan mulus memuat bahan.
Pengelasan Jaring Tabung Datar
Alat pengelasan mengubah tabung menjadi konfigurasi jaring datar yang khas, memastikan lasan dengan kekuatan yang tak tertandingi dan kualitas yang kuat. Proses pengelasan diselesaikan secara efisien dalam waktu sekitar 60 detik.
Mesin Pembengkok Stasiun Ganda Vertikal
Mesin pembengkok stasiun ganda rangka sangkar IBC menjamin presisi tinggi dalam pembengkokan, operasi yang stabil, dan efisiensi yang luar biasa, mengubah jaring datar menjadi rangka persegi dengan tepat dalam 20-25 detik.
Komponen Sistem Pembengkokan
- Balok pembengkokan yang diproses CNC memastikan sudut pembengkokan yang presisi
- Setiap cetakan dapat disesuaikan ke atas dan ke bawah sebesar 3mm untuk meningkatkan rentang pembengkokan
- Desain cetakan 120 derajat memastikan sudut pembengkokan yang mulus
Rangka Mesin yang Kuat
Rangka mesin menampilkan desain persegi panjang yang kuat dengan kolom baja yang lebih tebal dan panel penutup berbentuk pintu, memastikan ketegasan dan stabilitas yang luar biasa.
Sistem Tekanan Hidrolik
Dirancang khusus untuk membengkokkan jaring tangki palet, mesin pembengkok IBC membentuknya menjadi rangka persegi panjang dengan dimensi yang tepat (1200±5mm)*(1000±5mm).
Mesin Pengunci Rangka Sangkar IBC
Dibuat dengan cermat sebagai unit kohesif, menawarkan presisi luar biasa dalam penyisipan, kekuatan penguncian yang kuat, dan perpaduan stabilitas dan efisiensi yang mulus.
Efisiensi dan Kualitas Penguncian
- Lengan pengencang yang dapat disesuaikan disesuaikan dengan desain sangkar logam IBC yang berbeda
- Desain hidrolik dan pneumatik meningkatkan efisiensi mesin
- Direkayasa untuk penyambungan otomatis dari kedua sisi pipa
- Cetakan pengencang hidrolik menciptakan titik pengencang yang ketat untuk mencegah retak
- Stasiun tekanan hidrolik dengan perangkat pengiriman otomatis memastikan produksi yang lancar
Mesin Pembuatan Lubang dan Pelubangan
Digunakan untuk membentuk lubang pada rangka sehingga rangka lengkap dapat dipasang pada rangka dasar. Proses bertenaga hidrolik membutuhkan waktu sekitar 25-30 detik untuk menyelesaikannya.
Fitur Sistem Pembuatan Lubang
- Kepala penekan dengan cetakan penekan
- Stasiun hidrolik dengan kontrol presisi
- Panel penentu posisi kepala pelubang untuk akurasi
- Panel yang dapat disesuaikan kiri-kanan, maju-mundur untuk rentang posisi yang lebih luas
Mesin Pengelasan Rangka Dasar
Desain mengadopsi struktur horizontal dan 7 kepala las untuk menyelesaikan pengelasan rangka dasar. Operator hanya perlu memuat dan membongkar produk sementara mesin melakukan pengelasan otomatis.
Fitur Pengelasan Rangka Dasar
- Struktur horizontal dengan 7 kepala las untuk pengelasan rangka dasar
- Pembongkaran otomatis palet yang dilas
- 3 set daya MF DC 250KVA untuk peningkatan kualitas dan laju produksi
- Memecahkan masalah kualitas pengelasan yang tidak stabil yang disebabkan oleh pekerjaan manual
- Laju produksi dan tingkat otomatisasi yang lebih tinggi
Spesifikasi Teknis
| Nama Produk |
Lini produksi rangka IBC |
Gaya |
baris tunggal / baris ganda |
| Lebar pengelasan maks |
1200mm |
Panjang pengelasan maks |
4250mm |
| Merek |
Hwashi |
Warna |
biru/kuning/kustom |
| Daya yang Dilengkapi |
350kVA/400kVA |
Tempat Produk |
Provinsi Zhejiang, Tiongkok |
| Tegangan |
3p 380V |
Bahan |
Pipa Galvanis |
| Ketebalan pipa |
1-2mm |
Siklus Kerja |
20% |
| Diameter pipa |
14-20mm |
Frekuensi |
50HZ/60HZ |
| Metode pemuatan pipa |
manual/2 tenaga kerja |
Ukuran kabel |
≥70mm³ |
| Kapasitas kerja |
350-450(480-550) pcs/8 jam |
Ukuran pipa udara |
G1 |
| Permintaan tenaga kerja |
2-3 tenaga kerja |
Ukuran pipa air |
G1 1/4 |
Sistem Pengiriman Tangki
- Cocok untuk pabrik yang memisahkan bengkel mesin peniup dan bengkel sangkar
- Tangki uji diangkut dengan konveyor ke bengkel sangkar tanpa intervensi manusia
- Termasuk Area Penempatan Sangkar IBC Bended, Clinching, dan Punched
- Area Penyimpanan Palet yang Dilas
- Jalur Perakitan Palet Otomatis
- Perakitan Pengelasan Palet dan Sangkar Berputar
- Area Penyimpanan Pelat Palet dengan Pengumpanan Otomatis
Mengapa Memilih Hwashi?
- Pengalaman 20+ tahun dalam teknologi pengelasan dan otomatisasi
- Bersertifikasi ISO 9001 dan disetujui CE untuk standar kualitas internasional
- Dukungan teknis 24/7 dan layanan purna jual yang komprehensif
- Solusi yang dapat disesuaikan yang disesuaikan dengan kebutuhan produksi spesifik Anda
- Siap Industri 4.0 dengan kemampuan integrasi IoT
