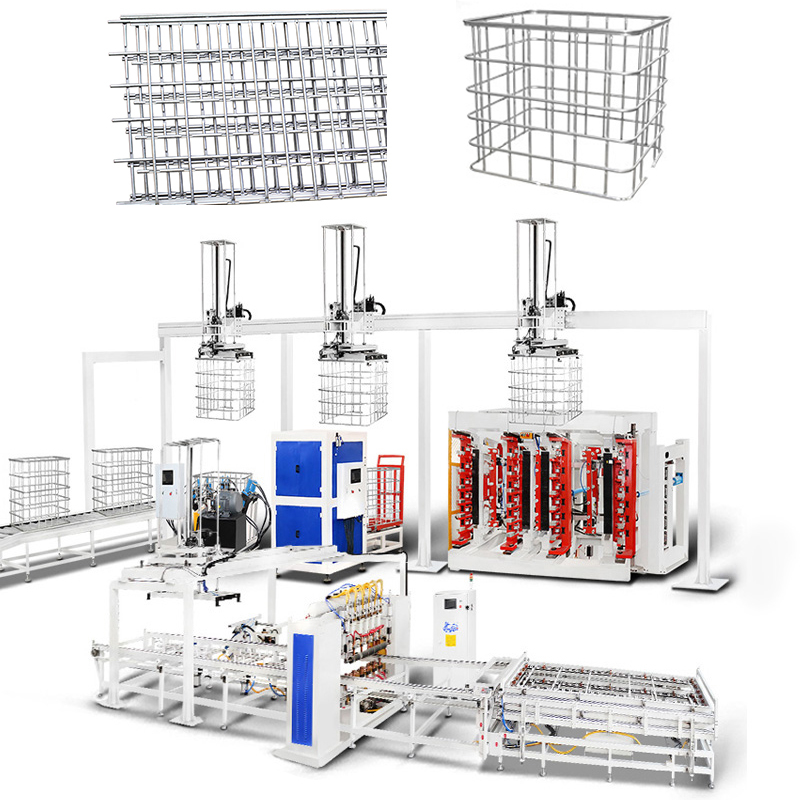

Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC

Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC

IBC cage automatic production machine

IBC tank frame welding machine

automatic cage welding production line

Tempat asal:

CINA

Nama merek:

HWASHI

Sertifikasi:

CE/CCC/ISO

Nomor model:

.Wl-sqmf.160k

Hubungi kami

Permintaan Penawaran
Rincian Produk
Sertifikasi:
ISO9001
Berat:
2000kg
Jaminan:
12 bulan
Spesifikasi:
CE/CCC
Kode HS:
Pengepakan Ekspor Standar
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1 set
Harga
Dapat dinegosiasikan
Kemasan rincian
Paket kayu yang layak di laut
Waktu pengiriman
60 hari kerja setelah menerima pembayaran Anda
Syarat-syarat pembayaran
L/c, t/t
Menyediakan kemampuan
50 set per bulan
Deskripsi Produk

Mesin Produksi Otomatis Rangka IBC Cage Hwashi Jalur Produksi Otomatis Rangka Tangki IBC

Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC 0

Fitur
1.Garis mesin pengujian kebocoran tangki IBC otomatis penuh terdiri dari mesin pengelasan katup otomatis, mesin pengujian kebocoran otomatis, dan jalur penumpukan otomatis. Sesuai dengan persyaratan produksi tangki IBC, kami menggunakan metode pengumpanan katup otomatis dan peleburan panas untuk memasang katup ke tangki. Melalui pengujian kebocoran identifikasi visual dan deteksi perbedaan tekanan kedua kalinya, Anda dapat memeriksa apakah tangki bagian dalam memenuhi syarat atau tidak. Dan pastikan produk yang tidak memenuhi syarat tidak akan masuk ke dalam jalur. Gunakan lengan mekanik untuk mengambil tangki bagian dalam dan memasukkannya ke dalam rangka lengkap. Itu akan masuk ke meja putar. Operator akan melakukan perakitan batang tarik dan penutup manual. Akhirnya produk akan masuk ke stasiun penumpukan. Kemudian seluruh proses deteksi akan selesai.



Mesin pengelasan tangki IBC

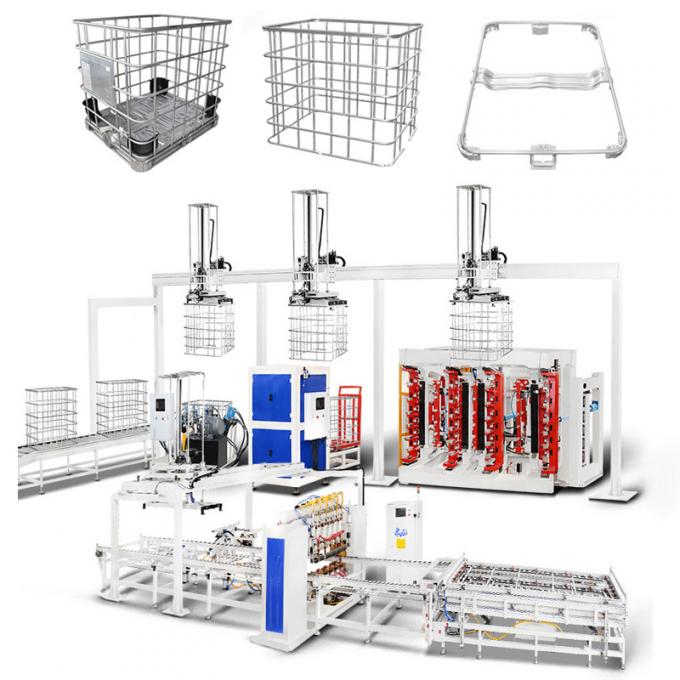

Hwashi IBC Cage Frame Automatic Welding Machine Automatic Production Line adalah jalur produksi yang dirancang khusus untuk rangka cage IBC. Seluruh mesin jalur termasuk pengelasan otomatis rangka cage, lengan mekanik pembongkaran jaring, struktur pembalikan jaring, mesin pembengkok rangka otomatis, mesin pengunci, mesin pembuatan dan pelubangan lubang, lengan mekanik pemindahan jalur produksi otomatis. Seluruh jalur hanya membutuhkan 2-3 orang. Operator hanya perlu melakukan pemuatan material ke mesin pengelasan rangka, dan melakukan pembongkaran di akhir jalur. Kami juga dapat melengkapi jalur dengan mesin pengelasan rangka dasar otomatis dan lengan mekanik pembongkaran otomatis untuk rangka dasar.



Fitur:

1) Efisiensi Pengelasan: 50 detik/buah
2) Sumber Pengelasan: 4 set Sumber Daya DC MF
3) Opsi Platform Pengumpan: Lapisan Tunggal atau Lapisan Ganda
4) Opsi Sistem Pembongkaran: Pembongkaran Manual atau Pembongkaran Lengan Mekanik Otomatis

Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC 1
Kapasitas Produksi: 50 detik/buah

Rangka las utama

Empat set transformator MF digunakan untuk mengatur enam set elektroda las, memastikan kualitas pengelasan yang optimal untuk setiap titik pengelasan. Teknik pengelasan gaya piano bilateral mempercepat proses pengelasan secara signifikan. Setiap jaring logam dapat diselesaikan dalam waktu satu menit.

Desain menggabungkan silinder udara atas dan bawah untuk menjamin posisi pengelasan yang rata. Selain itu, elektroda las memiliki desain sekrup, meningkatkan daya tahan dengan setiap penggunaan.

Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC 2Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC 3

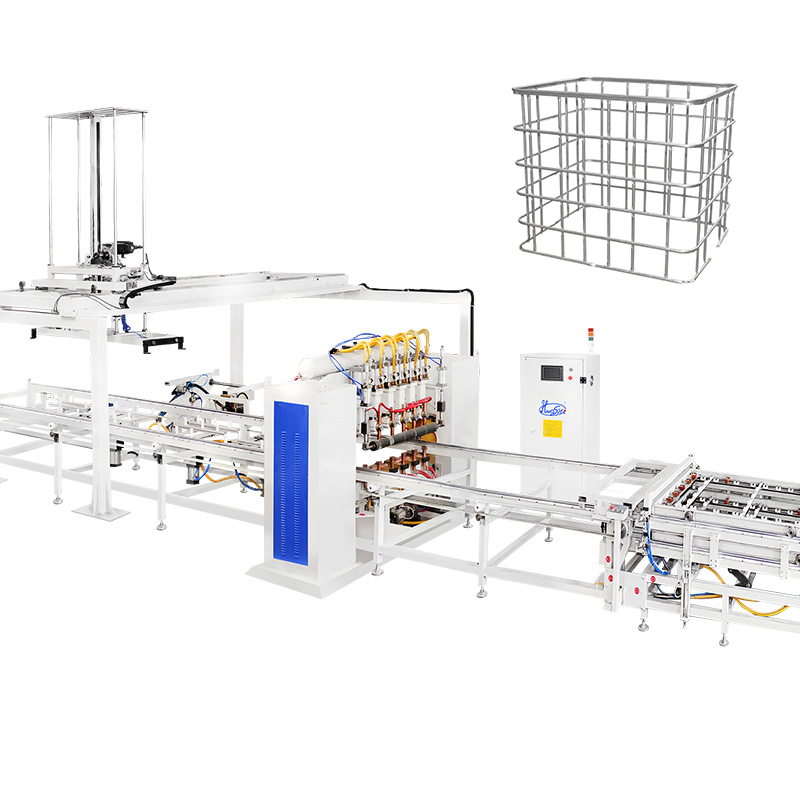

Mesin Pengelasan Otomatis Rangka IBC Enam Kepala
Sistem daya pengelasan direkayasa dengan presisi, menampilkan empat set sumber daya DC MF canggih. Desain canggih ini memungkinkan eksekusi pengelasan secara bersamaan di enam titik berbeda, menunjukkan kapasitas multitasking yang luar biasa. Memperkenalkan pengumpan perlengkapan lapisan ganda meningkatkan efisiensi operasional – sementara satu perlengkapan secara aktif terlibat dalam proses pengelasan, yang lainnya dapat dengan mulus memuat material, memastikan alur kerja yang berkelanjutan dan efisien.

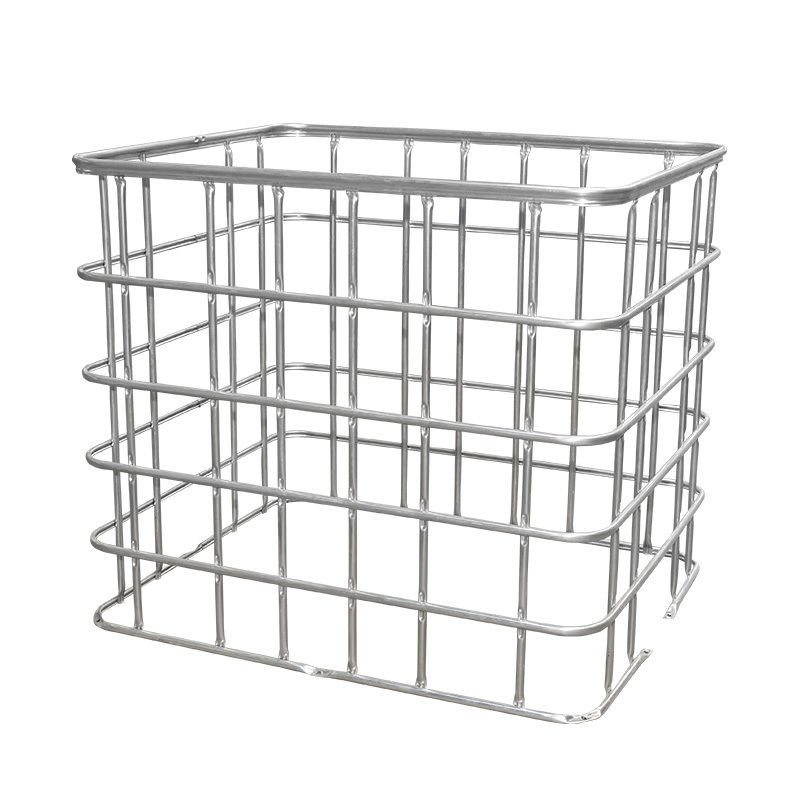

Jaring Tabung Datar dan Kualitas Pengelasan yang Kuat
Alat pengelasan dengan mulus mengubah tabung menjadi konfigurasi jaring datar yang khas, memastikan lasan dengan kekuatan yang tak tertandingi dan kualitas yang kuat. Proses pengelasan diselesaikan secara efisien dalam waktu sekitar 60 detik, menggarisbawahi kecepatan dan presisi dalam fabrikasi setiap jaring datar.

Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC 4Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC 5

Mesin Pembengkok Rangka IBC Stasiun Ganda Vertikal

Mesin pembengkok stasiun ganda rangka IBC mengalami pemrosesan komprehensif untuk menjamin tidak hanya presisi tinggi dalam pembengkokan tetapi juga operasi yang stabil dan efisiensi yang luar biasa.

Tekuk Jaring Datar menjadi Bentuk Persegi

Mesin pembengkok dengan ahli mengubah jaring datar menjadi rangka persegi yang tepat. Mencapai proses pembengkokan dalam waktu sekitar 20-25 detik menyoroti efisiensi mesin dan kemampuan produksi yang cepat.

Balok Pembengkok

  1. Balok pembengkok yang diproses CNC digunakan untuk memastikan sudut pembengkokan.

  2. Setiap cetakan pada balok pembengkok dapat disesuaikan ke atas dan ke bawah sekitar 3mm untuk meningkatkan rentang pembengkokan.

  3. Desain cetakan 120 derajat membuat setiap sudut pembengkokan lebih halus.

Rangka Pembengkok

Rangka mesin memiliki desain persegi panjang yang kuat, menampilkan kolom baja yang lebih tebal dan panel penutup berbentuk pintu, memastikan kekokohan dan stabilitas yang luar biasa.

Stasiun Tekanan Hidrolik

Dirancang khusus untuk membengkokkan jaring tangki palet, mesin pembengkok IBC dengan ahli membentuknya menjadi rangka persegi panjang dengan dimensi yang tepat (1200±5mm)×(1000±5mm). Stasiun bertenaga hidrolik ini menjamin kinerja pembengkokan yang optimal.

Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC 6Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC 7

Mesin Pengunci Rangka Cage IBC
Mesin pengunci rangka cage IBC dibuat dengan cermat sebagai unit yang kohesif, membanggakan presisi yang luar biasa dalam penyisipan, kekuatan penguncian yang kuat, dan perpaduan yang mulus antara stabilitas dan efisiensi selama pengoperasian.

Efisiensi dan Kualitas Penguncian

Lengan Clinching yang Dapat Disesuaikan:

Disesuaikan dengan desain cage logam IBC yang berbeda, lengan clinching yang dapat disesuaikan memperluas rentang kerja mesin.
Desain hidrolik dan pneumatik dari lengan clinching meningkatkan efisiensi mesin.
Lengan clinching juga direkayasa untuk penyambungan otomatis dari kedua sisi pipa.
Cetakan Clinching Hidrolik:
Menampilkan sistem hidrolik, cetakan clinching menciptakan titik clinching yang ketat untuk pipa, mencegah cage logam retak.

Stasiun Tekanan Hidrolik:
Dilengkapi dengan perangkat pengiriman otomatis, stasiun tekanan hidrolik memastikan proses produksi yang lancar dan efisien untuk cage logam.

Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC 8Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC 9

Mesin Pembuatan dan Pelubangan Lubang Rangka Cage IBC
Mesin pembuatan dan pelubangan lubang rangka cage IBC digunakan untuk membentuk lubang pada rangka, sehingga rangka lengkap dapat dipasang pada rangka dasar.
Efisiensi dan Kualitas Pembuatan Lubang
Mesin pembuatan dan pelubangan lubang menggunakan gaya hidrolik. Diperlukan waktu sekitar 25-30 detik untuk menyelesaikan seluruh proses.
a. Menekan kepala dengan cetakan penekan
b. Stasiun hidrolik
c. Panel penentu posisi kepala pelubang
Panel penentu posisi yang dapat disesuaikan kiri-kanan, maju-mundur dapat membuat posisi pelubangan dalam rentang penggunaan yang lebih luas.

Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC 10Mesin Produksi Otomatis Kandang IBC Hwashi, Lini Produksi Otomatis Rangka Tangki IBC 11

Mesin Pengelasan Rangka Dasar Cage IBC
Desain mesin pengelasan rangka dasar mengadopsi struktur horizontal dan 7 kepala las untuk menyelesaikan pengelasan rangka dasar. Operator hanya perlu memuat dan membongkar produk. Mesin akan melakukan pengelasan secara otomatis.
Fitur Produk:
1. Desain mengadopsi struktur horizontal dan 7 kepala las untuk menyelesaikan pengelasan rangka dasar. Operator hanya perlu memuat.
2. Palet yang dilas akan dibongkar secara otomatis. Mesin akan melakukan pengelasan secara otomatis.
3. Mengadopsi 3 set daya MF DC 250KVA. Mesin membantu meningkatkan kualitas produk dan tingkat produksi, menurunkan biaya produksi.
4. Memecahkan masalah kualitas pengelasan yang tidak stabil yang disebabkan oleh pekerjaan manual. Tingkat produksi dan tingkat otomatisasi yang lebih tinggi.

Nama Produk Jalur produksi rangka IBC Gaya baris tunggal / baris ganda
Lebar pengelasan maks 1200mm Panjang pengelasan maks 4250mm
Merek Hwashi Warna biru/kuning/kustom
Daya yang Dilengkapi 350kVA/400kVA Tempat Produk Provinsi Zhejiang, Tiongkok
Tegangan 3p 380V Material Pipa Galvanis
Ketebalan pipa 1-2mm siklus tugas 20%
Diameter pipa 14-20mm Frekuensi 50HZ/60HZ
Metode pemuatan pipa manual/2 tenaga kerja Ukuran kabel ≥70mm3
Kapasitas kerja 350-450(480-550) buah/8 jam Ukuran pipa udara G1
Permintaan tenaga kerja 2-3 tenaga kerja Ukuran pipa air G1 1/4

Fitur Produk-Sistem Pengiriman Tangki:
1. Sistem ini cocok untuk pabrik yang memisahkan bengkel mesin peniup dan bengkel cage.
2. Tangki uji diangkut oleh konveyor ke bengkel cage. Tidak diperlukan intervensi manusia.
3. Sistem Pengiriman Tangki
4. Area Penempatan Cage yang Dibengkokkan, Clinching, dan Dilubangi IBC
5. Area Penimbunan Palet yang Dilas
6. Jalur Perakitan Palet Otomatis
7. Pengelasan Palet
8. Area Perakitan Cage dan Palet yang Berputar Jalur Aman
9. Area Penimbunan Pelat Palet/ Pengumpanan Otomatis
