Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG

Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG

Place of Origin:

China

Nama merek:

Hwashi

Sertifikasi:

CCC,CE,ISO

Model Number:

HS-R8-06

Hubungi kami

Permintaan Penawaran
Rincian Produk
After-sales Service Provided:
Automatic Anti-Collision Welding Gun for Stable Stainless Steel Chair Frame MIG Welding
Name:
Hwashi Stainless Steel Chair Frame MIG Welding Robot
DOF:
6
Driving Mode:
AC servo droving
Effective Load (kg):
6/8/10/20/50/165KG
Repeat Positioning Accuracy (mm):
±0.05 / ±0.03
Motion Range (°):
±170° / ±180°
Max Speed (°/S):
450
Serve Life:
10 years
Ketentuan Pembayaran & Pengiriman
Minimum Order Quantity
1/set
Harga
$10000-20000
Packaging Details
Wooden seaworth package
Delivery Time
30 work day
Payment Terms
L/C, T/T, Western Union
Deskripsi Produk

Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG

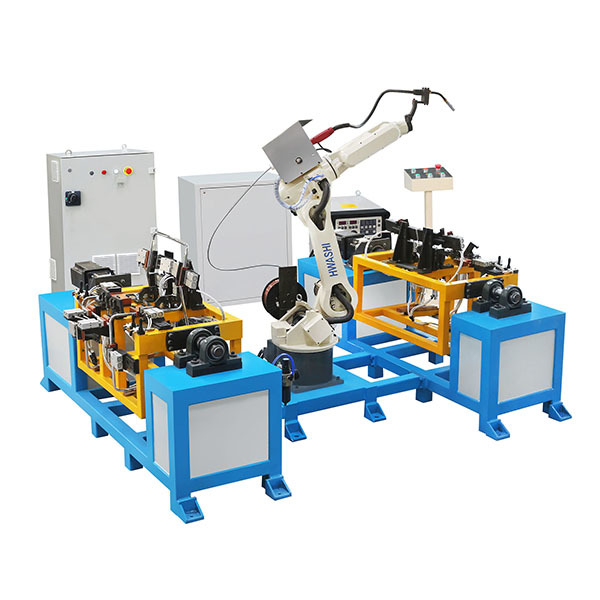

Beban 8kg 1.4m lengan robot pengelasan 6 sumbu untuk kinerja furnitur dirancang untuk pengelasan kursi. Mengadopsi robot 6 sumbu dengan pengelasan MIG untuk pengelasan otomatis. Gunakan silinder untuk mengekstrak benda kerja.Menggunakan prinsip tuas untuk memperbaiki produk dan memastikan persyaratan lokasi untuk pengelasan otomatis robot. Pastikan setiap posisi dapat dilas dan perlengkapan dirancang dengan 2 set untuk memenuhi kebutuhan produksi.

Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG 0

Latar belakang proyek: Kerangka kursi stainless steel MIG Welding Robot (Dipakai di salah satu perusahaan furnitur di Heyuan, Cina)



Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG 1



Beban 8kg 1,4m lengan robot pengelasan 6 sumbuproses kerja

Pemasangan manual benda kerja ke perlengkapan stasiun las 1;

Mulai pengelasan; robot pengelasan 6 sumbu untuk kinerja furnitur dan posisier akan menyelesaikan pengelasan sesuai dengan program pengaturan.

Pengelasan lengkap: Ketika stasiun 1 sedang dalam proses pengelasan, Anda dapat memuat benda kerja ke stasiun pengelasan kedua.

mesin dapat mencapai pengelasan otomatis, manual loading. membantu untuk meningkatkan kualitas pengelasan dan tingkat produksi. biaya produksi yang lebih rendah sehingga menyelesaikan ketidakstabilan,Tingkat produksi rendah yang disebabkan oleh pekerjaan manual. tingkat otomatisasi yang lebih tinggi.



Efek Las

Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG 2

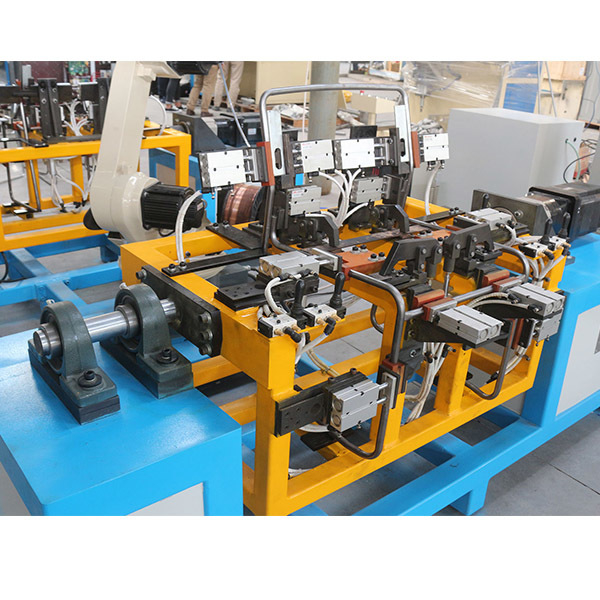

Fitur dari Beban 8kg 1,4m lengan robot pengelasan 6 sumbu

1. posisi, manual loading;

2. Silinder untuk mengikat produk;

3. Silinder untuk memutar perlengkapan;

4. Robot pengelasan otomatis;

5. Manual memuat produk;

6Alat pembersih pistol pengelasan



Efek Aplikasi

1Layout posisier enam stasiun dapat mewujudkan pengelasan berkelanjutan waktu yang lama, efisiensi pengelasan dan kualitas pengelasan telah meningkat secara signifikan;
2. Posisier menyadari workpiece clamping pada satu waktu, dan secara otomatis menyadari pengelasan bergantian dari empat sudut produk, deformasi secara efektif dikendalikan.
3Mesin ini dapat mencapai pengelasan otomatis dengan bahan pengisian manual. Ini juga dapat meningkatkan kualitas pengelasan dan efisiensi pengelasan. Apa lagi, dapat mengurangi biaya produksi.Masalah kualitas yang tidak stabil dan efisiensi produksi yang rendah yang disebabkan oleh operasi manual murni telah diselesaikan.
4. Robot mengganti pengelasan manual. industri Las adalah industri berisiko tinggi, suhu tinggi, cahaya busur dan asap pengelasan memiliki dampak tertentu pada kesehatan fisik dan mental pekerja;
5Ini adalah tren yang tak terelakkan untuk menggunakan robot untuk menggantikan robot las dalam las, yang bukan hanya promosi pasar, tetapi juga persyaratan peningkatan teknologi.
Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG 3

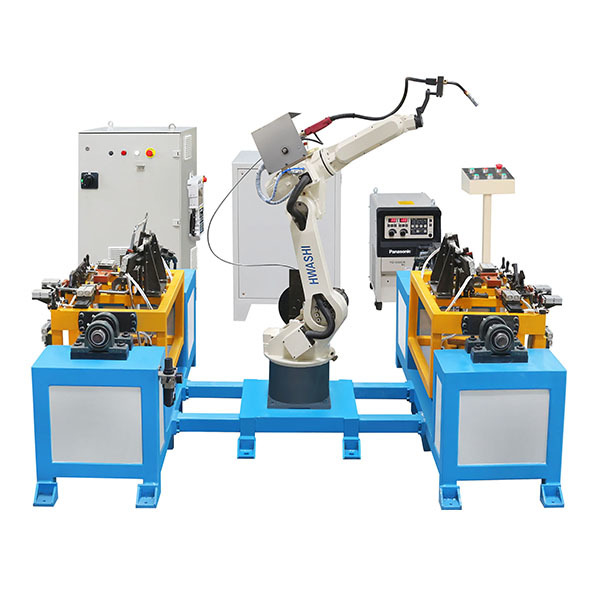

Aliran Kerja

1) Pemuatan manual benda kerja ke perlengkapan di meja tetap di Stasiun 1;

2) Mulai pengelasan;

3) Robot dan mesin pengelasan akan melakukan pengelasan pada benda kerja sesuai dengan program presetting;

4) Pengelasan selesai;

5) Sementara stasiun 1 sedang dilas, stasiun 2 sedang dimuat dan mengikat benda kerja secara sinkron.

6) Siklus kerja



Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG 4Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG 5Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG 6

Model
HS-R6-08
HS-R6-10
HS-R6-20
HS-R6-50
HS-R6-165
DOF
6
Mode Mengemudi
AC Servo Driving
Beban Efektif
8kg
10kg
20kg
50kg
165kg
Mengulangi Akurasi
± 0,05mm
Radius kerja
1400mm
1589mm
1595mm
1950 mm
2483mm
Berat badan
180kg
180kg
290KG
600kg
1300kg
Jangkauan Gerak
J1
± 170
± 170
± 170
± 180
± 180
J2
± 120 ~ 85
± 120 ~ 80
±132~-95
± 130 ~ 90
± 80 ~ 60
J3
± 85 ~ 165
± 85 ~ 165
±73~-163
± 75 ~ 210
± 80 ~ 190
J4
± 180
± 180
± 180
± 360
± 360
J5
±135
±135
±133
± 115
± 115
J6
± 360
± 360
± 360
± 360
± 360
Kecepatan maksimum ((°/s)
J1
130
130
147
158
100
J2
130
130
100
149
90
J3
130
130
135
130
104
J4
270
270
300
215
144
J5
170
170
198
251
160
J6
455
455
194
365
215
Kekuatan
4KVA
4KVA
6KVA
14KVA
31KVA
Tegangan
380V atau 220V
Frekuensi
50Hz atau 60Hz



Proses Pengelasan Robot

Robot HWASHI memberikan rentang kerja maksimum dan dapat dipasang dari beberapa arah untuk meningkatkan fleksibilitas sistem.Sumber daya pengelasan yang berbeda dapat dicocokkan untuk memenuhi kebutuhan pengelasan yang berbeda dan mewujudkan berbagai proses pengelasan.

Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG 7

Menyediakan berbagai jenis posisi pengelasan


1. dapat bekerja dalam koordinasi dengan robot untuk memastikan kecepatan las konstan dan sikap dan memberikan kualitas las yang lebih tinggi.

2Menggunakan motor servo impor dengan pengurangan presisi tinggi, akurasi putar tinggi, posisi yang akurat, dan kapasitas bantalan yang kuat.

3Dengan memutar benda kerja yang dipasang pada meja kerja ke sudut pengelasan yang diperlukan.

Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG 8

Menyediakan sumbu ke-7 dari mesin yang disesuaikan

1Meningkatkan jangkauan kerja robot untuk menyelesaikan kekurangan jangkauan kerja terbatas yang disebabkan oleh jangkauan gerakan robot yang terbatas.

2. Robot instalasi slide rail: robot dapat berjalan sendiri atau berjalan dengan power supply pengelasan yang cocok dan kabinet kontrol robot secara keseluruhan sesuai dengan kondisi kerja di tempat pelanggan.

3Mekanisme perlindungan khusus untuk mencegah percikan las atau debu di udara yang akan menyebabkan dampak buruk dari bagian presisi.

4Untuk menyesuaikan diri dengan kondisi yang berbeda dari pelanggan yang berbeda, dapat melakukan konfigurasi yang berbeda dan instalasi untuk pelanggan.

Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG 9

Integrasi Robot

Selain sistem robot HWASHI, kami juga dapat berintegrasi dengan merek robot internasional untuk memberikan solusi robot las lengkap.

Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG 10

Kasus Robot dan Sampel Las

Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG 11

Pistol pengelasan anti tabrakan otomatis untuk kerangka kursi stainless steel yang stabil Pengelasan MIG 12



Aplikasi Robot Las

Robot pengelasan dapat mengelas besi, stainless steel, pipa galvanis, pelat, kawat, tabung, dan benda kerja kecil dan besar dapat dilas secara robot dengan efek pengelasan yang baik dan indah
