Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis

Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis

IBC Tank Cage Mesin Pengelasan Otomatis

IBC Container Frame Mesin Pengelasan Otomatis

IBC Container Frame Welding Machine

Tempat asal:

Cina

Nama merek:

HWASHI

Sertifikasi:

CE/CCC/ISO

Nomor model:

WL-SQ-MF160Kx6

Hubungi kami

Permintaan Penawaran
Rincian Produk
Nama produk:
Mesin Las Grid IBC Pabrik Hwashi, Mesin Wire Mesh IBC, Mesin Bending Bingkai IBC, Lini Produksi Tote
Sertifikasi:
ISO9001
Jenis:
Wadah Tangki
Berat badan:
2000kg
Ukuran Pipa Air:
G1 1/4
Jaminan:
12 bulan
Spesifikasi:
CE/CCC
Kode Hs:
Kemasan Ekspor Standar
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1 set
Harga
Dapat dinegosiasikan
Kemasan rincian
Paket Kayu Layak Laut
Waktu pengiriman
60 hari kerja setelah menerima pembayaran Anda
Syarat-syarat pembayaran
L/C, T/T
Menyediakan kemampuan
50 set per bulan
Deskripsi Produk

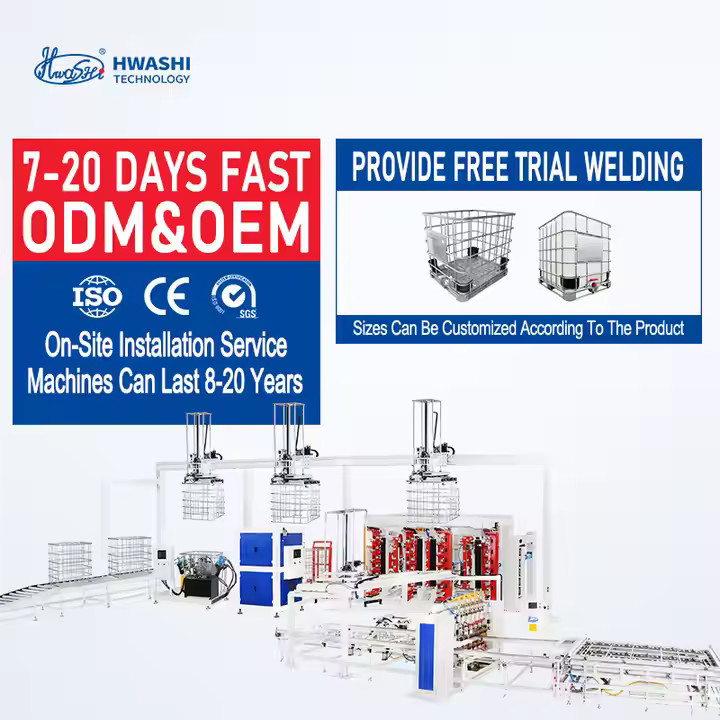

Hwashi Produksi Massal-Siap IBC Ton Barrel Welding Line Desain yang dapat disesuaikan,IBC Cage Frame Automatic Production Line
Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 0
Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 1
Proses yang berjalan
Kapasitas produksi: 90 sec/pc
(termasuk pengelasan, lentur, penguncian, dan proses perforasi lubang)
Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 2

Mesin pengelasan tangki IBC Peralatan jalur produksi

Mesin pengelasan frame tangki IBC,bendingmesin, menguncimesin, lubang pukulanmesin, pengelasan frame dasarmesinset lengkap peralatan produksi.


Kerangka las utama

Empat set transformator MF digunakan untuk mengatur enam set elektroda pengelasan, memastikan kualitas pengelasan yang optimal untuk setiap titik pengelasan.Teknik las gaya piano bilateral mempercepat proses las secara signifikanSetiap mesh logam bisa selesai dalam satu menit.

Desain ini menggabungkan tabung udara atas dan bawah untuk menjamin posisi las datar. Selain itu, elektroda las memiliki desain sekrup, meningkatkan daya tahan dengan setiap penggunaan.

Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 3Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 4

Mesin Las Otomatis IBC Frame Enam Kepala
Sistem tenaga las dirancang dengan presisi, menampilkan empat set sumber daya MF DC canggih.Desain canggih ini memungkinkan pengelasan dilakukan secara bersamaan di enam titik yang berbeda, menunjukkan kemampuan yang luar biasa untuk multitasking. pengenalan dua lapisan pemasangan pemasangan feeder meningkatkan efisiensi operasional sementara satu pemasangan aktif terlibat dalam proses pengelasan,yang lain dapat memuat bahan dengan lancar, memastikan alur kerja yang terus menerus dan efisien.

Flat Tube Mesh dan Solid Welding Qualit
Perangkat las secara mulus mengubah tabung menjadi konfigurasi mesh datar yang khas, memastikan las dengan kekuatan dan kualitas yang kuat yang tak tertandingi.Proses pengelasan selesai secara efisien dalam waktu sekitar 60 detik, yang menekankan kecepatan dan ketepatan dalam pembuatan setiap mesh datar.

Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 5Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 6

Vertikal Double Station IBC Frame Bending Machine

Mesin lentur bingkai kandang dua stasiun IBC mengalami pengolahan yang komprehensif untuk menjamin tidak hanya presisi tinggi dalam lentur tetapi juga operasi yang stabil dan efisiensi yang luar biasa.

Bending Flat Mesh ke Bentuk Kuadrat

Mesin lentur dengan terampil mengubah jaring datar menjadi bingkai persegi yang tepat.Mencapai proses lentur dalam waktu sekitar 20-25 detik menyoroti efisiensi mesin dan kemampuan produksi yang cepat.

Balok lentur

  • Balok lentur yang diproses CNC digunakan untuk memastikan sudut lentur.
  • Setiap cetakan pada balok lentur dapat disesuaikan ke atas dan ke bawah sekitar 3 mm untuk meningkatkan rentang lentur.
  • Desain cetakan 120 derajat membuat setiap sudut lentur lebih halus.

Kerangka lentur

Kerangka mesin memiliki desain persegi panjang yang kuat, menampilkan kolom baja yang lebih tebal dan panel penutup berbentuk pintu, memastikan ketegasan dan stabilitas yang luar biasa.

Stasiun Tekanan Hidraulik

Secara khusus dirancang untuk membengkokkan pallet tangki mesh, mesin lentur IBC ahli membentuk mereka menjadi bingkai persegi panjang dengan dimensi yang tepat dari (1200 ± 5mm) × 1000 ± 5mm.Stasiun bertenaga hidrolik ini menjamin kinerja lentur yang optimal.

Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 7Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 8

Mesin pengunci bingkai kandang IBC
Mesin pengunci bingkai kandang IBC dibuat dengan cermat sebagai unit kohesif, membanggakan presisi yang luar biasa dalam penyisipan, kekuatan penguncian yang kuat,dan campuran stabilitas dan efisiensi yang mulus selama operasi.

Efisiensi dan Kualitas Kunci

Lengan Clinching yang dapat disesuaikan:

Disesuaikan dengan desain kandang logam IBC yang berbeda, lengan pengikat yang dapat disesuaikan memperluas rentang kerja mesin.
Desain hidraulik dan pneumatik dari lengan clinching meningkatkan efisiensi mesin.
Lengan pengikat juga dirancang untuk penggabungan otomatis dari kedua sisi pipa.

Cetakan Clinching Hydraulic:
Dengan adanya sistem hidrolik, cetakan penekanan menciptakan titik penekanan yang ketat untuk pipa, mencegah kandang logam retak.

Stasiun tekanan hidrolik:
Dilengkapi dengan perangkat pengirim otomatis, stasiun tekanan hidrolik memastikan proses produksi yang lancar dan efisien untuk kandang logam.

Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 9Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 10

IBC Cage Frame Hole Making dan Punching Machine
IBC cage frame hole making and punching machine digunakan untuk membentuk lubang pada bingkai, sehingga bingkai lengkap dapat diperbaiki pada bingkai dasar.
Efisiensi dan Kualitas Pembuatan Lubang
Mesin pengeboran menggunakan kekuatan hidraulik. dibutuhkan sekitar 25-30 detik untuk menyelesaikan proses lengkap.
a. Kepala penekan dengan cetakan penekan
b. Stasiun hidraulik
c. Panel penentuan posisi kepala penumbuk
Panel loacing kiri-kanan, depan-belakang yang dapat disesuaikan dapat membuat posisi menyetrum dalam rentang penggunaan yang lebih luas.

Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 11Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 12

Mesin pengelasan IBC Cage Base Frame
Desain mesin pengelasan bingkai dasar mengadopsi struktur horizontal dan 7 kepala pengelasan untuk menyelesaikan pengelasan bingkai dasar. Operator hanya perlu memuat dan melepaskan produk.Mesin akan melakukan las secara otomatis.
Fitur produk:
1. Desain mengadopsi struktur horizontal dan 7 kepala pengelasan untuk menyelesaikan pengelasan bingkai dasar. Operator hanya perlu memuat.
2Palet yang dilas akan diunggah secara otomatis mesin akan melakukan pengelasan secara otomatis
3. Ini mengadopsi 3 set daya MF DC 250KVA. Mesin ini membantu meningkatkan kualitas produk dan tingkat produksi, menurunkan biaya produksi.
4Mengatasi masalah kualitas pengelasan yang tidak stabil yang disebabkan oleh pekerjaan manual.

Nama produk
Jalur produksi frame IBC
Gaya
baris tunggal / baris ganda
Lebar pengelasan maksimum
1200 mm
Panjang pengelasan maksimum
4250mm
Merek
Hwashi
Warna
biru/kuning/sesuai
Daya yang Dilengkapi
350 kVA/400 kVA

Tempat produk

Provinsi Zhejiang,China
Tegangan
3p 380V
Bahan
Pipa Galvanis
Ketebalan pipa
1-2 mm
Pemberhentian
20%
Diameter pipa
14-20mm
Frekuensi
50Hz/60Hz
metode pengisian pipa
manual/2 pekerjaan
Ukuran kabel
≥ 70mm3
kapasitas kerja
350-450 ((480-550) pcs/8 jam
Ukuran pipa udara
G1
permintaan tenaga kerja
2-3 pekerjaan
Ukuran pipa air
G1 1/4

Fitur produk - Sistem Pengiriman Tangki:
1Sistem ini cocok untuk pabrik yang memisahkan bengkel mesin meniup dan bengkel kandang.
2Tangki pengujian diangkut oleh conveyor ke bengkel kandang tanpa intervensi manusia.
3.Tank Sending System
4.IBC Lempar, Clinching dan Punched Area Penempatan kandang
5.Lokasi penyimpanan pallet las
6.Auto Palet Mengumpulkan Jalur
7. Pallet Pengelasan
8. Rotating Cage dan Palet Assemble AreaSafe Passage
9.Plat Pallet Storage Area/ Automatic Feeding

Hwashi IBC Container Frame Welding Machine IBC Tank Cage Mesin Pengelasan Otomatis 13
