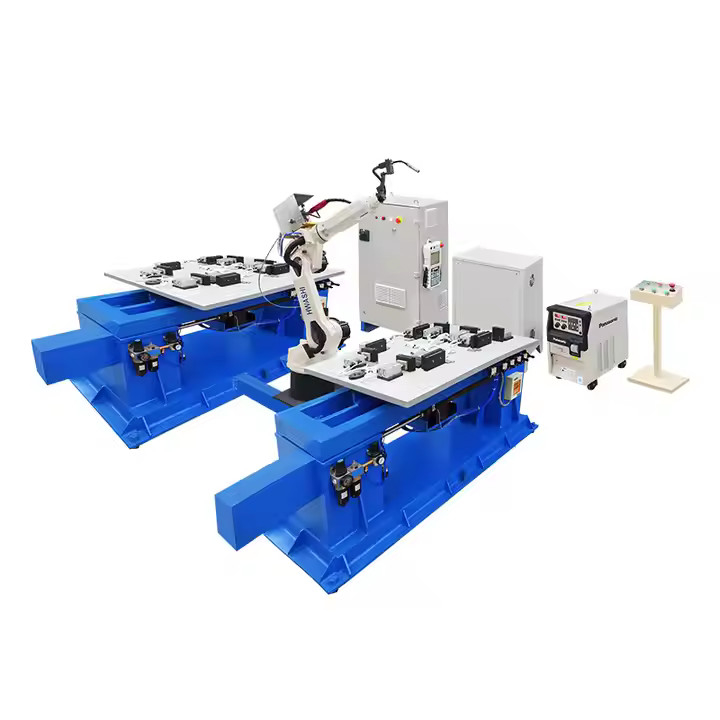

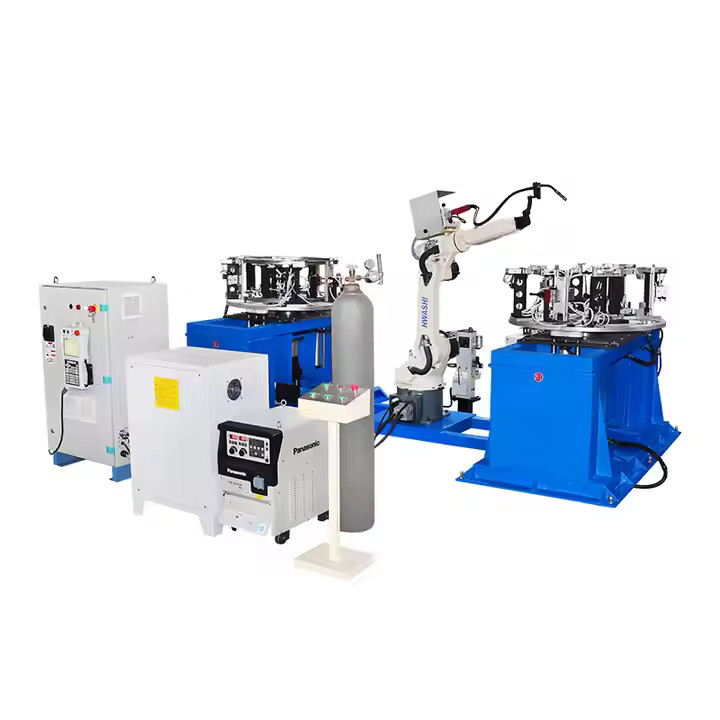

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan

Robot Pengelasan Industri MIG

Rangka rak penyimpanan Robot pengelasan MIG

Robot Pengelasan Balok Rack Frame Storage

Tempat asal:

Cina

Nama merek:

Hwashi

Sertifikasi:

CCC,CE,ISO

Nomor model:

HS-R8-06

Hubungi kami

Permintaan Penawaran
Rincian Produk
Kapasitas Produksi:
Menurut produk
Nama:
Robot las
Daya (w):
60
Tegangan:
380v
Berat (Kg):
600
Melayani Hidup:
10 tahun
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1/Set
Harga
$10000-20000
Kemasan rincian
Paket kayu layak laut
Waktu pengiriman
30 Hari Kerja
Syarat-syarat pembayaran
L/C, T/T, Western Union
Deskripsi Produk

HWASHI Pabrik Jual Langsung CNC stainless steel Furniture Industrial Welding Manipulator

Robot pengelasan HWASHI adalah kompak, dengan ukuran kecil, yang merupakan robot pengelasan busur khusus. Robot ini dilengkapi dengan kekuatan pengelasan merek internasional, dapat mencapai pengelasan yang stabil,akses ke jalur las presisi tinggi, memperpendek siklus las, dengan akurasi posisi berulang tinggi, berjalan cepat, stabilitas proses las, konsistensi tinggi dari las, dan dapat memperpendek siklus penggantian produk,Investasi peralatan yang sesuai. Banyak digunakan dalam otomotif dan aksesoris, sepeda motor dan aksesoris, mesin teknik dan bidang las logam lainnya.

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 0
Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 1
Latar belakang proyek
Unit robot pengelasan tutup sumur baja tahan karat
(Dipakai di salah satu produsen sumur terkenal di India)
Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 2
Persyaratan Pelanggan
1. Menggunakan robot untuk mengganti tenaga kerja untuk pengelasan. Pemuatan dan pengungkapan produk secara manual. Satu kali pemasangan produk pada perlengkapan. 2. bahan benda kerja: baja besi, ketebalan dinding: 0.8-1.2mm;Ukuran: 300x300mm atau 600x600mm 3. Bagian kerja harus dilas secara bergantian di sisi depan dan belakang dan meminta untuk mengurangi deformasi. 4.Tutup sumur depan dan tutup sumur belakang akan dilas dalam robot terpisah. Terima untuk mengelap tutup sumur dalam beberapa langkah.
Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 3

Deskripsi Produk

01. Pengembangan lebih lanjut dari otomatisasi produksi yang dapat diprogram adalah start-up yang fleksibel. Robot industri dapat diprogram ulang sesuai dengan perubahan lingkungan kerja mereka.dapat memainkan peran yang baik dalam proses manufaktur fleksibel dari batch kecil dan multi varietas, dan merupakan bagian penting dari sistem manufaktur yang fleksibel;
02. Robot industri antropomorfik memiliki manusia seperti berjalan, pinggang berputar, lengan besar, lengan kecil, pergelangan tangan dan cakar dalam struktur mekanis, dan komputer di kontrol.Robot industri yang cerdas juga memiliki banyak "biosensor" yang mirip dengan manusia, seperti sensor kontak jenis kulit, sensor gaya, sensor beban, sensor visual, sensor akustik, fungsi bahasa, dll.Sensor meningkatkan kemampuan adaptasi robot industri terhadap lingkungan sekitarnyaSelain robot industri yang dirancang khusus, robot industri umum memiliki fleksibilitas yang baik dalam melakukan tugas yang berbeda.alat, dll) dari robot industri dapat melakukan tugas yang berbeda.
Aliran Kerja
1) Pemuatan manual dari benda kerja ke perlengkapan di stasiun 1 posisier;
2) Mulai pengelasan;
3) Robot dan mesin las akan melakukan pengelasan pada benda kerja sesuai dengan program pengaturan sebelumnya;
4) Pengelasan selesai;
5) Sementara stasiun 1 sedang dilas, stasiun 2 sedang dimuat dan diunggah benda kerja secara sinkron

Spesifikasi untuk 5 model lengan robot

Model
HS-R6-08 HS-R6-10 HS-R6-20 HS-R6-50 HS-R6-165
DOF
6
Mode Mengemudi
AC Servo Driving
Beban Efektif
8kg
10kg
20kg
50kg
165kg
Mengulangi Akurasi
± 0,05mm
Radius kerja
1400mm
1589mm
1595mm
1950 mm
2483mm
Berat badan
180kg
180kg
290KG
600kg
1300kg
Jangkauan Gerak
J1
± 170
± 170
± 170
± 180
± 180
J2
± 120 ~ 85
± 120 ~ 80
±132~-95
± 130 ~ 90
± 80 ~ 60
J3
± 85 ~ 165
± 85 ~ 165
±73~-163
± 75 ~ 210
± 80 ~ 190
J4
± 180
± 180
± 180
± 360
± 360
J5
±135
±135
±133
± 115
± 115
J6
± 360
± 360
± 360
± 360
± 360
Kecepatan maksimum ((°/s)
J1
130
130
147
158
100
J2
130
130
100
149
90
J3
130
130
135
130
104
J4
270
270
300
215
144
J5
170
170
198
251
160
J6
455
455
194
365
215
Kekuatan
4KVA
4KVA
6KVA
14KVA
31KVA
Tegangan
380V atau 220V
Frekuensi
50Hz atau 60Hz



Latar belakang proyek: Unit Robot Pengelasan Balok Rak Penyimpanan (Dipakai di salah satu produsen rak penyimpanan di Korea Selatan)

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 4

Persyaratan Pelanggan
1. Gunakan robot untuk mengganti tenaga kerja untuk pengelasan. Pemuatan dan pengungkapan produk secara manual. Satu kali pemasangan produk pada perlengkapan.
2Bahan benda kerja: besi baja, ketebalan dinding: 2-5mm; Ukuran: Panjang: 1300-2700mm Lebar: 200mm
3Bagian kerja harus dilas secara bergantian pada dua ujung sendi dan meminta untuk mengurangi deformasi.



Skenario aplikasi dan Sampel Las

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 5

Solusi

1Sistem robot pengelasan lengkap mencakup 2 set robot panjang lengan HS-R6-08 1.4m, 2 set mesin pengelasan 350A MIG, 2 set pistol pengelasan anti tabrakan otomatis,2 set posisi rotasi vertikal satu sumbu, 1 set pembersih senapan las, dan 2 set perlengkapan las (setiap perlengkapan dapat dimuat dengan dua potongan balok rak stroage), dll.
2Untuk menjamin stabilitas dan konsistensi kualitas pengelasan, kami sarankan untuk dilengkapi dengan pengelasan senjata pembersih perangkat.
3Pengelasan otomatis dilakukan oleh robot pengelasan MIG enam sumbu.Silinder atau penjepit cepat digunakan untuk memperbaiki posisi produk dengan prinsip tuas untuk memastikan persyaratan posisi pengelasan otomatis robot, sehingga dapat dilas ke setiap bagian produk. Menurut persyaratan efisiensi produksi, dua set posisi satu sumbu dirancang,satu untuk memuat dan melepaskan benda kerja, satu untuk pengelasan.



Efek Aplikasi

1. Layout tabel tetap stasiun ganda dapat mewujudkan pengelasan berkelanjutan waktu yang lama, efisiensi pengelasan dan kualitas pengelasan telah meningkat secara signifikan;

2Tabel tetap menyadari workpiece clamping pada satu waktu, dan secara otomatis menyadari pengelasan bergantian produk, sehingga deformasi secara efektif dikendalikan.

3Mesin ini dapat mencapai pengelasan otomatis dengan bahan pengisian manual. Ini juga dapat meningkatkan kualitas pengelasan dan efisiensi pengelasan. Apa lagi, dapat mengurangi biaya produksi.Masalah kualitas yang tidak stabil dan efisiensi produksi yang rendah yang disebabkan oleh operasi manual murni telah diselesaikan.

4. Robot mengganti pengelasan manual. industri Las adalah industri berisiko tinggi, suhu tinggi, cahaya busur dan asap pengelasan memiliki dampak tertentu pada kesehatan fisik dan mental pekerja;

5Ini adalah tren yang tak terelakkan untuk menggunakan robot untuk menggantikan robot las dalam las, yang bukan hanya promosi pasar, tetapi juga persyaratan peningkatan teknologi.

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 6



Aliran Kerja

1) Pemuatan manual benda kerja ke perlengkapan di meja tetap di Stasiun 1;

2) Mulai pengelasan;

3) Robot dan mesin pengelasan akan melakukan pengelasan pada benda kerja sesuai dengan program presetting;

4) Pengelasan selesai;

5) Sementara stasiun 1 sedang dilas, stasiun 2 sedang dimuat dan mengikat benda kerja secara sinkron.

6) Siklus kerja



Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 7Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 8Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 9



Proses Pengelasan Robot

Robot HWASHI memberikan rentang kerja maksimum dan dapat dipasang dari beberapa arah untuk meningkatkan fleksibilitas sistem.Sumber daya pengelasan yang berbeda dapat dicocokkan untuk memenuhi kebutuhan pengelasan yang berbeda dan mewujudkan berbagai proses pengelasan.

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 10

Menyediakan berbagai jenis posisi pengelasan
1. dapat bekerja dalam koordinasi dengan robot untuk memastikan kecepatan las konstan dan sikap dan memberikan kualitas las yang lebih tinggi.

2Menggunakan motor servo impor dengan pengurangan presisi tinggi, akurasi putar tinggi, posisi yang akurat, dan kapasitas bantalan yang kuat.

3Dengan memutar benda kerja yang dipasang pada meja kerja ke sudut pengelasan yang diperlukan.

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 11

Menyediakan sumbu ke-7 dari mesin yang disesuaikan

1Meningkatkan jangkauan kerja robot untuk menyelesaikan kekurangan jangkauan kerja terbatas yang disebabkan oleh jangkauan gerakan robot yang terbatas.

2. Robot instalasi slide rail: robot dapat berjalan sendiri atau berjalan dengan power supply pengelasan yang cocok dan kabinet kontrol robot secara keseluruhan sesuai dengan kondisi kerja di tempat pelanggan.

3Mekanisme perlindungan khusus untuk mencegah percikan las atau debu di udara yang akan menyebabkan dampak buruk dari bagian presisi.

4Untuk menyesuaikan diri dengan kondisi yang berbeda dari pelanggan yang berbeda, dapat melakukan konfigurasi yang berbeda dan instalasi untuk pelanggan.

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 12

Integrasi Robot

Selain sistem robot HWASHI, kami juga dapat berintegrasi dengan merek robot internasional untuk memberikan solusi robot las lengkap.

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 13

Kasus Robot dan Sampel Las

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 14

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 15



Aplikasi Robot Las

Robot pengelasan dapat mengelas besi, stainless steel, pipa galvanis, pelat, kawat, tabung, dan benda kerja kecil dan besar dapat dilas secara robot dengan efek pengelasan yang baik dan indah

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 13
