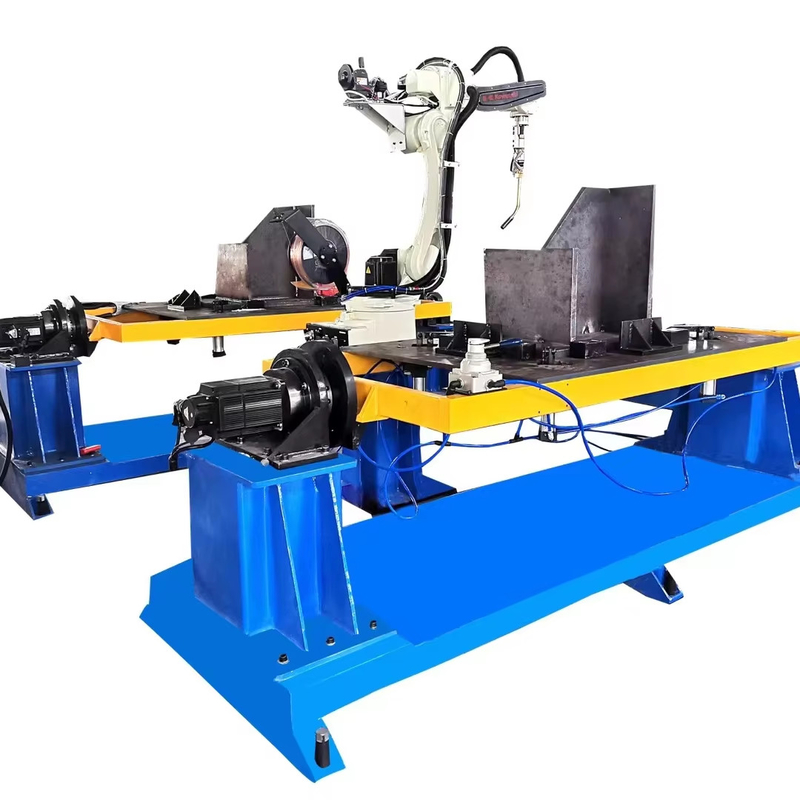

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan

Robot Pengelasan Industri MIG

Rangka rak penyimpanan Robot pengelasan MIG

Robot Pengelasan Balok Rack Frame Storage

Tempat asal:

Cina

Nama merek:

Hwashi

Sertifikasi:

CCC,CE,ISO

Nomor model:

HS-R8-06

Hubungi kami

Permintaan Penawaran
Rincian Produk
Layanan Pasca Penjualan:
Insinyur tersedia untuk melayani mesin di luar negeri
Nama:
Robot las
DOF:
6
Modus Mengemudi:
Servo AC
Beban Efektif (kg):
6/8/10/20/50KG
Akurasi Pemosisian Ulang (mm):
± 0.05
Rentang Gerak (°):
±360
Kecepatan Maks (°/S):
450
Melayani Hidup:
10 tahun
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1/Set
Harga
$10000-20000
Kemasan rincian
Paket kayu layak laut
Waktu pengiriman
30 Hari Kerja
Syarat-syarat pembayaran
L/C, T/T, Western Union
Deskripsi Produk

Hwashi industri 6 sumbu penggerak pengelasan tig

Arc Welding robot.jpg

Fitur robot las & komponen merek terkenal.

1Sistem pengelasan:Panasonic MIG atau mesin las TIG dengan sistem pemasangan kawat otomatis.

2Sistem alarm otomatis:jika ada masalah pada pasokan kabel atau pasokan gas dan sebagainya, robot las akan alarm dan pengelasan akan berhenti sampai Anda menghapus alarm.

3. Sistem senapan las:Pistol pengelasan TBI merek terkenal.

4. Pengelasan senjata las dan sistem pemotongan kawat:TBI merek.

5. posisi stasiun kerja:Ini dirancang dengan dua set meja kerja.0dua set sistem positioner dapat mencapai rotasi 180° melalui motor spindle. dapat mencapai penggunaan alternatif untuk meningkatkan efisiensi.

6. Sistem penjepit bagian kerja:Silinder akan mendorong dan mengencangkan benda kerja.

7. Arc lampu deflector:Silinder mendorong rotasi otomatis.

8. Mulai sistem panel kontrol:Platform tombol manual/otomatis dengan struktur portabel.


Spesifikasi untuk 5 model lengan robot

Model
HS-R6-08 HS-R6-10 HS-R6-20 HS-R6-50 HS-R6-165
DOF
6
Mode Mengemudi
AC Servo Driving
Beban Efektif
8kg
10kg
20kg
50kg
165kg
Mengulangi Akurasi
± 0,05mm
Radius kerja
1400mm
1589mm
1595mm
1950 mm
2483mm
Berat badan
180kg
180kg
290KG
600kg
1300kg
Jangkauan Gerak
J1
± 170
± 170
± 170
± 180
± 180
J2
± 120 ~ 85
± 120 ~ 80
±132~-95
± 130 ~ 90
± 80 ~ 60
J3
± 85 ~ 165
± 85 ~ 165
±73~-163
± 75 ~ 210
± 80 ~ 190
J4
± 180
± 180
± 180
± 360
± 360
J5
±135
±135
±133
± 115
± 115
J6
± 360
± 360
± 360
± 360
± 360
Kecepatan maksimum ((°/s)
J1
130
130
147
158
100
J2
130
130
100
149
90
J3
130
130
135
130
104
J4
270
270
300
215
144
J5
170
170
198
251
160
J6
455
455
194
365
215
Kekuatan
4KVA
4KVA
6KVA
14KVA
31KVA
Tegangan
380V atau 220V
Frekuensi
50Hz atau 60Hz



Latar belakang proyek: Unit Robot Pengelasan Balok Rak Penyimpanan (Dipakai di salah satu produsen rak penyimpanan di Korea Selatan)

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 2

Persyaratan Pelanggan
1. Gunakan robot untuk mengganti tenaga kerja untuk pengelasan. Pemuatan dan pengungkapan produk secara manual. Satu kali pemasangan produk pada perlengkapan.
2Bahan benda kerja: besi baja, ketebalan dinding: 2-5mm; Ukuran: Panjang: 1300-2700mm Lebar: 200mm
3Bagian kerja harus dilas secara bergantian pada dua ujung sendi dan meminta untuk mengurangi deformasi.



Skenario aplikasi dan Sampel Las

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 3

Solusi

1Sistem robot pengelasan lengkap mencakup 2 set robot panjang lengan HS-R6-08 1.4m, 2 set mesin pengelasan 350A MIG, 2 set pistol pengelasan anti tabrakan otomatis,2 set posisi rotasi vertikal satu sumbu, 1 set pembersih senapan las, dan 2 set perlengkapan las (setiap perlengkapan dapat dimuat dengan dua potongan balok rak stroage), dll.
2Untuk menjamin stabilitas dan konsistensi kualitas pengelasan, kami sarankan untuk dilengkapi dengan pengelasan senjata pembersih perangkat.
3Pengelasan otomatis dilakukan oleh robot pengelasan MIG enam sumbu.Silinder atau penjepit cepat digunakan untuk memperbaiki posisi produk dengan prinsip tuas untuk memastikan persyaratan posisi pengelasan otomatis robot, sehingga dapat dilas ke setiap bagian produk. Menurut persyaratan efisiensi produksi, dua set posisi satu sumbu dirancang,satu untuk memuat dan melepaskan benda kerja, satu untuk pengelasan.



Efek Aplikasi

1. Layout tabel tetap stasiun ganda dapat mewujudkan pengelasan berkelanjutan waktu yang lama, efisiensi pengelasan dan kualitas pengelasan telah meningkat secara signifikan;

2Tabel tetap menyadari workpiece clamping pada satu waktu, dan secara otomatis menyadari pengelasan bergantian produk, sehingga deformasi secara efektif dikendalikan.

3Mesin ini dapat mencapai pengelasan otomatis dengan bahan pengisian manual. Ini juga dapat meningkatkan kualitas pengelasan dan efisiensi pengelasan. Apa lagi, dapat mengurangi biaya produksi.Masalah kualitas yang tidak stabil dan efisiensi produksi yang rendah yang disebabkan oleh operasi manual murni telah diselesaikan.

4. Robot mengganti pengelasan manual. industri Las adalah industri berisiko tinggi, suhu tinggi, cahaya busur dan asap pengelasan memiliki dampak tertentu pada kesehatan fisik dan mental pekerja;

5Ini adalah tren yang tak terelakkan untuk menggunakan robot untuk menggantikan robot las dalam las, yang bukan hanya promosi pasar, tetapi juga persyaratan peningkatan teknologi.

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 4



Aliran Kerja

1) Pemuatan manual benda kerja ke perlengkapan di meja tetap di Stasiun 1;

2) Mulai pengelasan;

3) Robot dan mesin pengelasan akan melakukan pengelasan pada benda kerja sesuai dengan program presetting;

4) Pengelasan selesai;

5) Sementara stasiun 1 sedang dilas, stasiun 2 sedang dimuat dan mengikat benda kerja secara sinkron.

6) Siklus kerja



Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 5Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 6Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 7



Proses Pengelasan Robot

Robot HWASHI memberikan rentang kerja maksimum dan dapat dipasang dari beberapa arah untuk meningkatkan fleksibilitas sistem.Sumber daya pengelasan yang berbeda dapat dicocokkan untuk memenuhi kebutuhan pengelasan yang berbeda dan mewujudkan berbagai proses pengelasan.

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 8

Menyediakan berbagai jenis posisi pengelasan
1. dapat bekerja dalam koordinasi dengan robot untuk memastikan kecepatan las konstan dan sikap dan memberikan kualitas las yang lebih tinggi.

2Menggunakan motor servo impor dengan pengurangan presisi tinggi, akurasi putar tinggi, posisi yang akurat, dan kapasitas bantalan yang kuat.

3Dengan memutar benda kerja yang dipasang pada meja kerja ke sudut pengelasan yang diperlukan.

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 9

Menyediakan sumbu ke-7 dari mesin yang disesuaikan

1Meningkatkan jangkauan kerja robot untuk menyelesaikan kekurangan jangkauan kerja terbatas yang disebabkan oleh jangkauan gerakan robot yang terbatas.

2. Robot instalasi slide rail: robot dapat berjalan sendiri atau berjalan dengan power supply pengelasan yang cocok dan kabinet kontrol robot secara keseluruhan sesuai dengan kondisi kerja di tempat pelanggan.

3Mekanisme perlindungan khusus untuk mencegah percikan las atau debu di udara yang akan menyebabkan dampak buruk dari bagian presisi.

4Untuk menyesuaikan diri dengan kondisi yang berbeda dari pelanggan yang berbeda, dapat melakukan konfigurasi yang berbeda dan instalasi untuk pelanggan.

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 10

Integrasi Robot

Selain sistem robot HWASHI, kami juga dapat berintegrasi dengan merek robot internasional untuk memberikan solusi robot las lengkap.

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 11

Kasus Robot dan Sampel Las

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 12

Hwashi Industrial MIG Welding Robots Beam Welding Robot Untuk Rangka Rak Penyimpanan 13



Aplikasi Robot Las

Robot pengelasan dapat mengelas besi, stainless steel, pipa galvanis, pelat, kawat, tabung, dan benda kerja kecil dan besar dapat dilas secara robot dengan efek pengelasan yang baik dan indah
