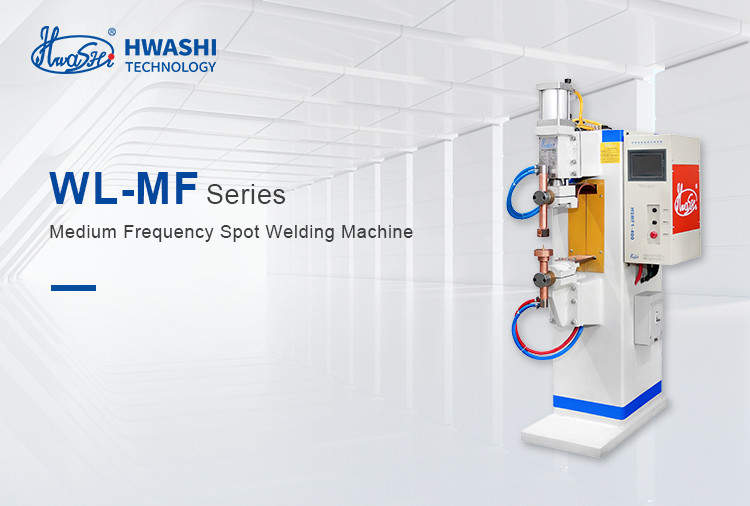

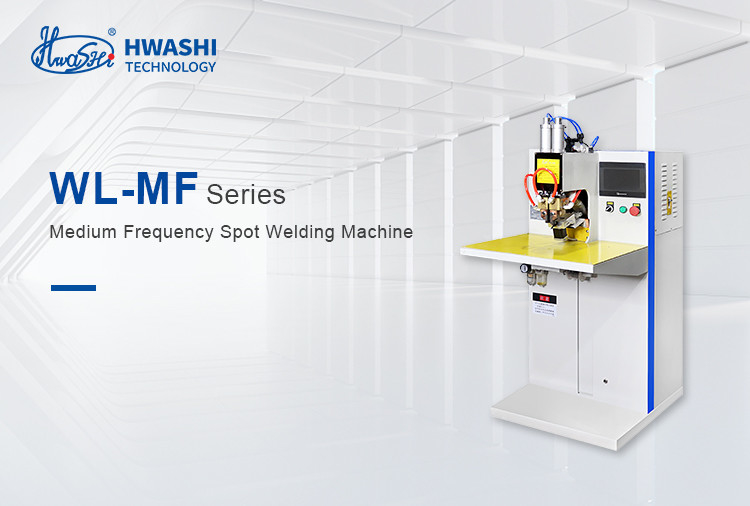

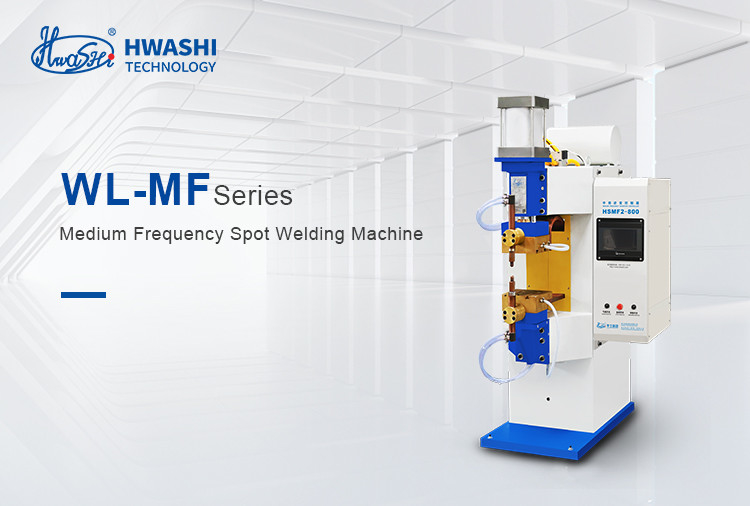

HWASHI Inverter Frekuensi Menengah Mesin Las Titik Aluminium Pneumatik

Deskripsi

Inverter frekuensi menengah sistem kontrol resistensi DC: Lihat gambar berikut, arus AC tiga fase telah direksi menjadi DC.Kemudian mengkonversi ke frekuensi menengah 1000Hz gelombang persegi dan terhubung ke utama dari pengelasan trafo melalui sirkuit inverter yang terdiri dari IGBT. Setelah rectification melalui transformator las, arus menjadi DC dengan pulsasi kecil dan yang disediakan untuk elektroda untuk las.Inverter akan menyesuaikan tingkat siklus kerja IGBT sesuai dengan umpan balik arus las primer dan sekunder sehingga mencapai arus konstan selama proses las.

Aplikasi

Sensor, LED dan timbalnya, foil tembaga dan kawat hilang, relay, jam, slug kapasitif dan timbal, kawat tembaga, pin resistensi, induktansi, baterai dan stabilizer link, soket,kontak perak dan lembaran tembaga, pengelasan petir dengan bahan wolfram dan molibdenum, dll.

Dibandingkan dengan pengontrol AC biasa, pengontrol MF memiliki keuntungan berikut:

1. Mesin las canggih, mengadopsi prinsip MF inverter.
2. Arus pengelasan adalah DC, tidak ada induktansi, efisiensi input panas dan output yang lebih tinggi, kualitas pengelasan yang lebih andal dan stabil
3. Keseimbangan beban tiga fase, faktor daya mendekati 1
4. Kontroler digital cerdas, kontrol yang lebih tepat dan lebih cepat dari arus las. presisi penyesuaian 20 kali lebih tinggi dari mesin AC
5. Mengurangi biaya produksi, menghemat energi, mengurangi kebutuhan untuk kabel dan biaya pemeliharaan, meningkatkan faktor induksi.
6. Menyimpan energi dalam inverter khusus, lebih beradaptasi dengan fluktuasi jaringan listrik.
7. Ukuran dan berat transformer las yang lebih kecil, sepertiga dari mesin AC.
8. Dapat mengelas aluminium dan produk material galvanis
9. Khususnya cocok untuk pengelasan lembaran logam tiga lapisan atau produk sangat tipis

Pengontrol

Fungsi dan Fitur Sistem Kontrol:

Sistem kontrol terdiri dari pengontrol, transformer frekuensi menengah, dan bagian kerja pengelasan. pengontrol berisi pengorek yang dikendalikan, bagian penyimpanan energi, IGBT, driver sumber daya,dan bagian pusat kontrol, dll.

1) 101 set model pengelasan yang dapat diprogram, 96 set model pengelasan jahitan.

2) Fungsi arus titik las meningkat secara progresif, secara efisien memecahkan ketidakstabilan efek las yang disebabkan oleh arus shunt saat melakukan pengelasan multi-titik;

3) Dapat mengatur arus prapanas, arus las dan arus tempering, secara efisien mencegah percikan selama pengelasan dan pemadam benda kerja setelah pengelasan.3 pulsa listrik dapat diatur secara terpisah dan menggabungkan secara terpisah atau bebas;

4) Dapat meningkatkan dan mengurangi arus secara perlahan, secara efektif menghindari percikan dan pembentukan nugget yang cacat selama pengelasan.

5) Dapat mengelas bahan khusus, khusus untuk pengelasan Aluminium, logam galvanis dan sebagainya dengan efek pengelasan yang ideal.

6) Fungsi penghitungan. Menghitung secara efisien jumlah waktu pengelasan, jumlah penggunaan elektroda dan penggilingan untuk perhitungan output yang lebih baik dan manajemen mesin.

7) Fungsi Pengelasan titik tunggal, pengelasan titik terus menerus;

8) Pemeriksaan kerusakan dan fungsi perlindungan diri. selama proses kerja, pengontrol akan secara otomatis menutup arus output dan ramah mengingatkan alasan kerusakan;

9) Penghematan energi, tiga fase sumber daya output, frekuensi kerja yang tinggi, konsumsi rendah dari trafo, efek yang signifikan dari penghematan energi;

10) Instalasi dan pengoperasian yang nyaman. Pada peralatan las inverter MF, volume trafo telah berkurang secara dramatis dibandingkan dengan trafo AC biasa.Seluruh mesin ringan beratnya. Instalasi yang nyaman dan operasi;

11) Komunikasi dan fungsi kontrol kode BCD. Dapat terhubung ke komputer pribadi industri, PLC dan perangkat kontrol atas lainnya untuk mencapai remote control, manajemen otomatisasi,dengan efisiensi yang lebih tinggi;

12) Mengadopsi DSP dan PLD sebagai unit kontrol utama. Sirkuit listrik sederhana, tinggi terintegrasi, cerdas. Mengurangi tingkat kerusakan. Perbaikan yang lebih mudah.

Spesifikasi

Aplikasi

Sensor, LED dan timbalnya, foil tembaga dan kawat hilang, relay, jam, slug kapasitif dan timbal, kawat tembaga, pin resistensi, induktansi, baterai dan stabilizer link, soket,kontak perak dan lembaran tembaga, pengelasan petir dengan bahan wolfram dan molibdenum, dll.

Nomor model.	WL-MF-90K	WL-MF-150K	WL-MF-200K	WL-MF-300K
Sumber daya input	3 ~ 380V	3 ~ 380V	3 ~ 380V	3 ~ 380V
Kapasitas nominal	90KVA	150KVA	200KVA	300KVA
Maks arus sirkuit tembakan	18KA	30KA	45KA	55KA
Siklus kerja	20%	20%	20%	20%
Metode kontrol	Primary/subprime arus konstan	Primary/subprime arus konstan	Primary/subprime arus konstan	Primary/subprime arus konstan
Frekuensi Inverter	1kHz	1kHz	1kHz	1kHz
Panjang lengan	220*400mm	220*400mm	220*450mm	220*450mm
Tekanan maksimum	6KN	10KN	15KN	20KN
Tekanan elektrode	60 mm	80 mm	80 mm	80 mm
Air pendingin	≥8L/min	12L/menit	12L/menit	14L/menit
Ketebalan las	3.0+3.0mm	3.5+3.5mm	4.0+4.0mm	4.5+4.5mm
