Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck

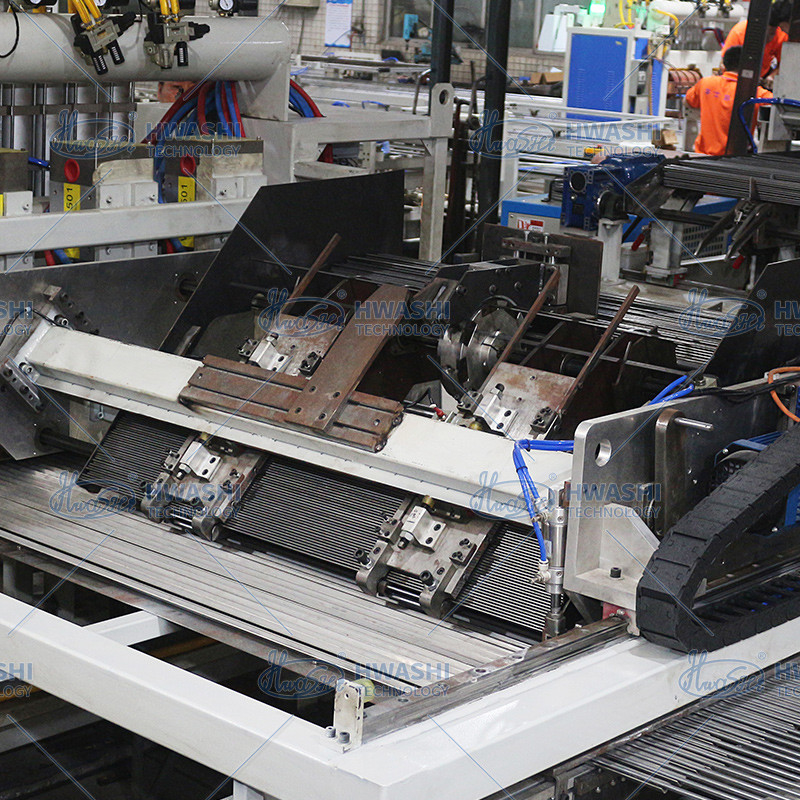

Mesin Pengelasan Deck Wire Mesh Otomatis

Mesin Pengelasan Wire Mesh Otomatis

Tempat asal:

Cina

Nama merek:

HWASHI

Sertifikasi:

CE/CCC/ISO

Hubungi kami

Permintaan Penawaran
Rincian Produk
Listrik:
Tiga Fase Empat Kabel 380V±10%
Kabel listrik:
120mm², 400A
Metode Kontrol:
PLC
Lebar Pengelasan Efektif:
1200 mm
Panjang Pengelasan Efektif:
1200 mm
Kecepatan Bergerak Otomatis:
200-500mm/s Dapat disesuaikan
Rentang pengisian kawat otomatis:
Diameter kawat: 400-1200mm, diameter kawat: 2-6mm
Nomor sistem pengisian kawat otomatis:
2 set
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1 set
Harga
Dapat dinegosiasikan
Kemasan rincian
Paket Kayu Layak Laut
Waktu pengiriman
7-30 hari kerja setelah menerima pembayaran Anda
Syarat-syarat pembayaran
L/C, T/T
Menyediakan kemampuan
50 set per bulan
Deskripsi Produk

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh DeckMesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 0





Deskripsi Produk

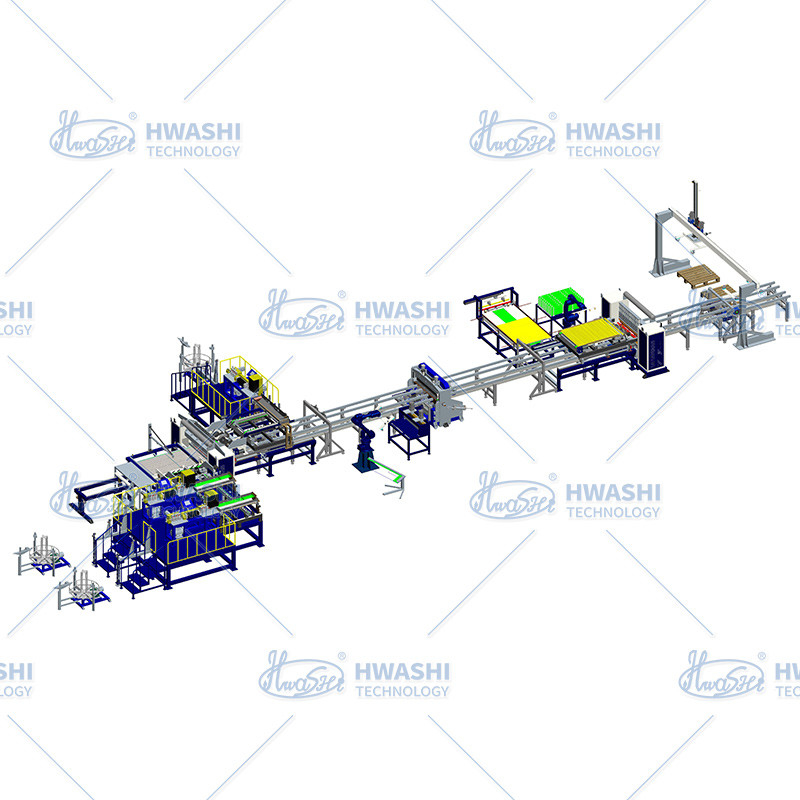

Jalur produksi las yang dirancang untuk proyek ini khusus ditujukan untuk produksi cepat rak rak palet Wire.Hal ini memungkinkan produksi sepenuhnya otomatis dari kawat mesh dan pengerasMencapai otomatis memotong kawat, memberi makan, pengelasan, lentur, berputar, tepi trimming, pengeras otomatis memberi makan, pengelasan, dan menumpuk produk jadi.Seluruh desain jalur hanya membutuhkan dua operator, meningkatkan kualitas produk dan efisiensi produksi, mengurangi biaya produksi. juga membantu mengatasi masalah ketidakstabilan kualitas dan efisiensi rendah yang terkait dengan operasi manual.Efisiensi produksi dan tingkat otomatisasi meningkat secara signifikan.



Proses Kerja

1)Kecepatan tinggi kawat meluruskan dan mesin pemotong akan memotong kawat dari kumparan kawat,dan kemudian memuat kabel ke sistem pasokan kawat untuk pengisian kawat otomatis dari kawat silang dan kabel garis.

2) Kawat silang dan sistem pengisian kawat baris akan memberi makan kawat ke posisi las secara otomatis.

3) Mesin las akan melakukan pengelasan secara otomatis.

4)Setelah pengelasan, robot akan mengambil jaring dan memuatnya ke stasiun pemotong kawat untuk memotong tepi.

5)Setelah memotong, robot akan menempatkan kawat mesh kembali ke jalur konveyor dan memindahkannya ke stasiun lentur.

6) Mesin lentur akan membengkokkan satu sisi jaring.

7)Sistem putar akan memutar mesh, dan mesin lentur akan membengkokkan sisi lain dari mesh.

8)Jaring kawat akan bergerak ke pengeras (bar pendukung) posisi las

9)Lengan mekanis akan memuat pengeras dan mengikatnya secara otomatis ke posisi las.

10) Mesin pengelasan akan melakukan pengelasan pengeras sesuai dengan gambar.

11)Setelah pengelasan, lengan mekanik pengungsian akan membalik dan menumpuk produk jadi secara otomatis.

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 1

Data Teknis

Posisi Data
Listrik Tiga fase empat kabel 380V ± 10%
Kabel listrik 120mm2,400A
Metode kontrol PLC
Lebar las yang efektif 1200 mm
Panjang las yang efektif 1200 mm
Kecepatan bergerak otomatis 200-500mm/s diatur
Jangkauan pengisian kawat otomatis

Kawat garis: 400-1200mm, diameter kawat: 2-6mm

Kawat silang: 400-1200mm, diameter kawat: 2-6mm

Nomor sistem pengisian kawat otomatis 2 set
Dimensi mesin 35000mmx8000mm
Tekanan udara 0.6MPa
Air pendingin 15-25°C



Rincian mesin:

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 2

Mesin pemotong kawat berkecepatan tinggi

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 3

Sistem pasokan kawat otomatis

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 4

Sistem pengisian otomatis kawat garis

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 5

Sistem pengisian otomatis kawat silang

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 6

Mesin pengelasan jaring kawat otomatis

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 7

Mobil penggerak dengan kabel mesh otomatis

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 8Robot dan mesin pemotong kawat

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 9

Mesin lentur kawat mesh

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 10

Sistem Pengisian Penguat

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 11

Sistem pengelasan pengeras

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 12

Pengungkapan dan Pengemasan Otomatis

Mesin Pengelasan Wire Mesh untuk Mesin Pengelasan Wire Mesh Deck 13

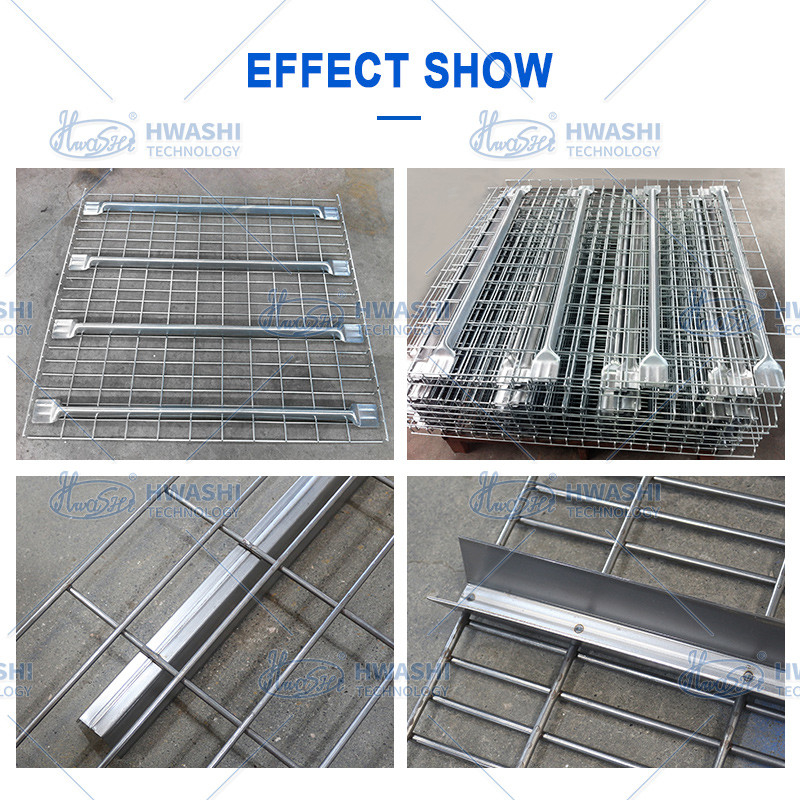

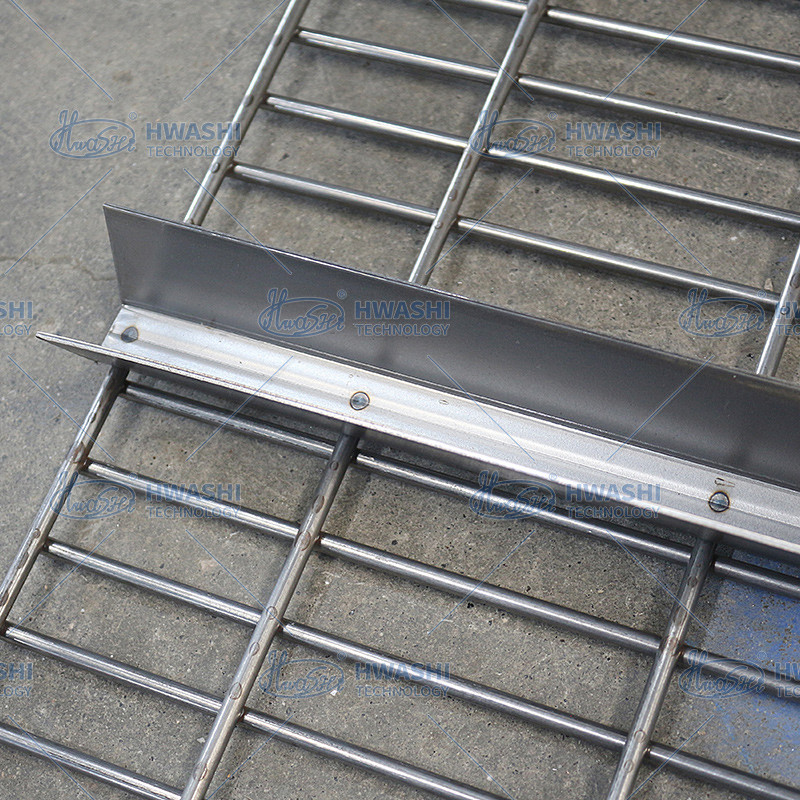

Produk jadi
