Mesin Las Kacang Lembaran Logam DC Dengan Mangkuk Makan Kacang Otomatis
Mesin las
Mengadopsi mesin las spot DC inverter frekuensi menengah 130KVA.Ini mengadopsi generasi terbaru dari pengontrol las inverter frekuensi menengah, ia memiliki banyak keuntungan seperti waktu penyalaan yang singkat, efisiensi termal yang tinggi, output DC tiga fase, frekuensi kerja tinggi dan kerugian trafo kecil. Mesin las kacang otomatis ini dengan pengumpanan otomatis sistem menggunakan prinsip getaran medan magnet untuk memilih mur, kemudian mur akan diangkut ke posisi pengaturan.Mesin akan melakukan pengelasan secara otomatis.
Kacang Sistem Makan Otomatis
Kacang akan ditempatkan di pelat getar.Melalui proses getar, transmisi cam, pemilihan, pelapisan, mur akan masuk ke distributor.Dan mur akan masuk ke posisi pengelasan dan dilas satu per satu melalui distributor.
Fitur
1) Pelat getaran dirancang untuk dilengkapi dengan fungsi mencegah mur berputar kembali dan kebisingan;
2) Fungsi penyortiran kecepatan tinggi untuk memastikan kecepatan makan kacang;
3) Gunakan sensor multidigit untuk membentuk fungsi otomatis loop tertutup penuh.Ini dapat memastikan keandalan mesin;
4) Bagian yang bergerak terbuat dari bahan khusus untuk memastikan gesekan pengangkutan yang rendah sekaligus menurunkan biaya produksi.
5) Bentuk kacang apa pun dapat dicapai dengan makan otomatis.
6) Di mobil dan bagiannya, banyak benda kerja yang dihubungkan melalui mur atau baut.Saat ini, banyak peralatan las yang mengalami pembelotan pada mur las, sehingga perusahaan kami merancang mesin las titik tetap ini dengan sistem pengumpanan otomatis mur/baut.Desain ini dapat dengan sempurna mengatasi masalah proses pemberian makan kacang dan mencapai proses pemberian makan secara otomatis.Mesin ini dapat digunakan untuk seluruh lini produksi.Jika Anda mencocokkan mesin dengan robot, Anda dapat mencapai produksi otomatis penuh, tidak perlu karyawan.
Model 1: Mesin Las Spot Kepala Tunggal dengan Mangkuk Makan Kacang
|
Mangkuk Makan Kacang Otomatis |
|
Tabung dan pistol pengisi kacang |
|
Kepala Pengelasan |

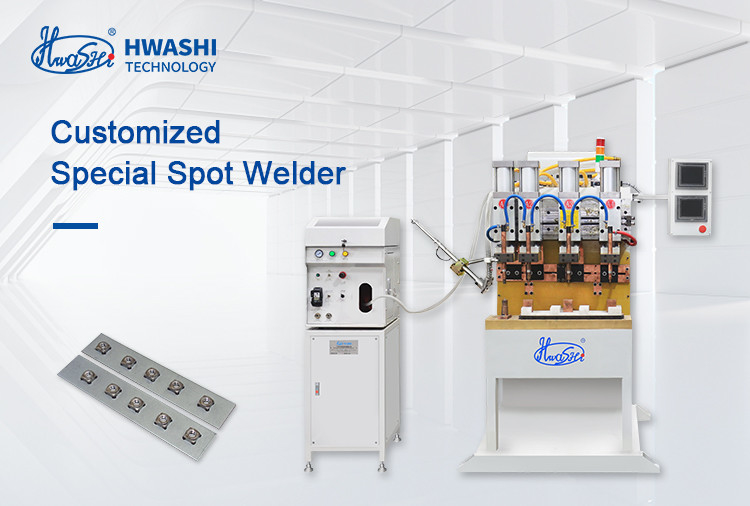

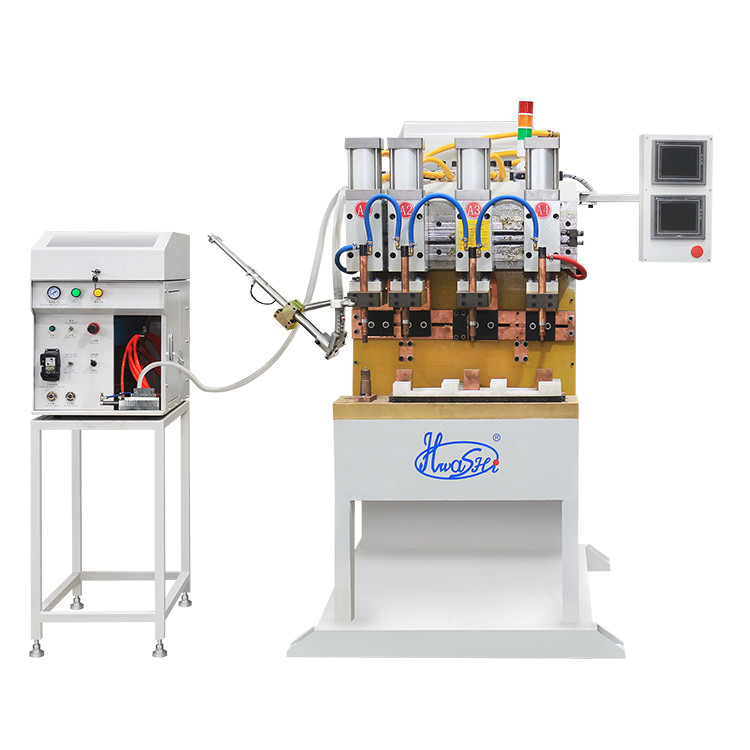

Model 2: Mesin Pengelasan Titik Banyak Kepala dengan Mangkuk Makan Kacang
|
Mangkuk Makan Kacang Otomatis |
|
Empat kepala las dan jig |
|
Pengontrol Layar Sentuh |
|
Sampel |

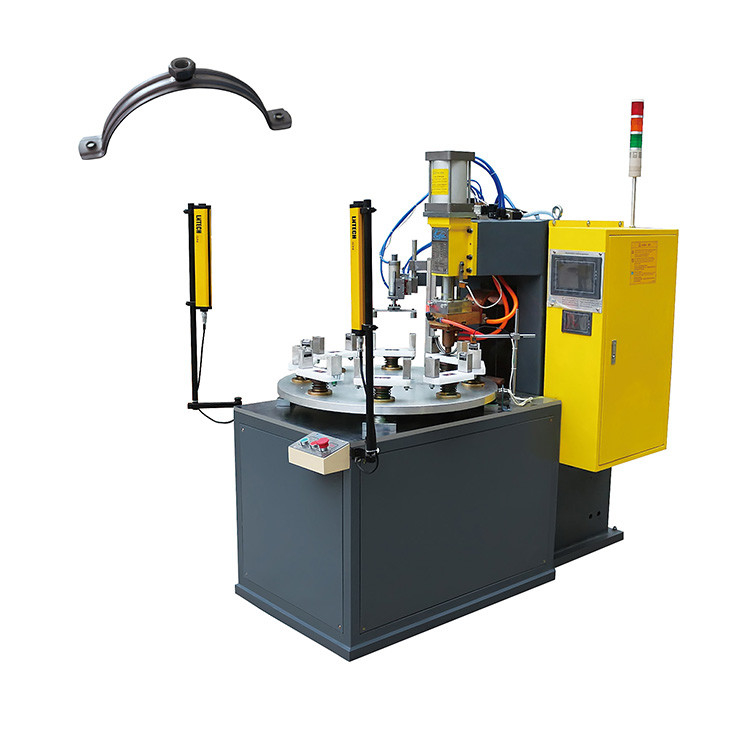

Model 3: Mesin Las Spot Otomatis dengan Meja Putar untuk Penjepit Pipa
|
Meja putar dengan 8 jig |
|
Lengan mekanik untuk membongkar klem pipa setelah pengelasan |
|
Pengontrol Layar Sentuh |
|
Sampel |

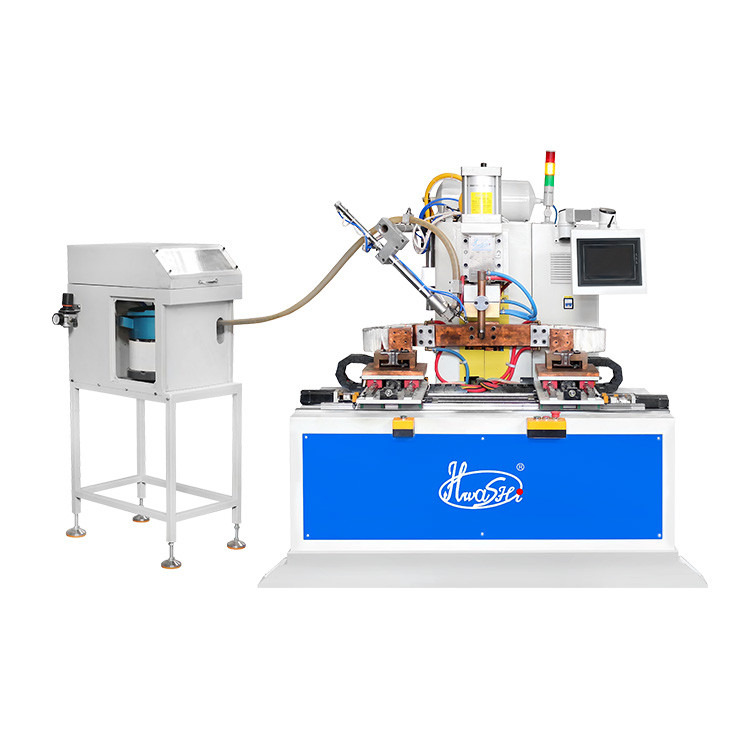

Model 4: Mesin Las Tempat Kacang Otomatis dengan meja CNC Ganda dengan jig
|
meja CNC ganda dengan jig |
|
Mangkuk Makan Kacang Otomatis |
|
Jig setelah memuat produk |
|
Foto produk setelah pengelasan |
Spesifikasi mesin las
| Model | WL-MF-130K |
| Daya Masukan (V/φ) | 380/3 |
| Nilai Daya (KVA) | 130kva |
| Bahan yang Berlaku | Pengelasan mur ke lembaran logam |
| Arus Hubung Singkat Maks (KA) | 23 |
| Gaya Elektroda (KG) | 1000 |
| Langkah Elektroda (MM) | 100 |
| Dimensi (L * W * H) | 950mm * 800mm * 1675mm |
| Jaminan | 1 tahun |
Spesifikasi mangkuk makan kacang otomatis
| Item | Parameter | |
|
Sistem Makan Otomatis |
Tegangan Masukan | 220V±10% 50HZ |
| Daya Masukan | 0,35KVA | |
| Kecepatan Pelat Getaran | 60-100pcs / mnt | |
| Ukuran Kacang yang Cocok | M4-M16 | |
| Bentuk Kacang yang Cocok |
Segi empat, persegi, heksagonal, segi enam, mengarah, lingkaran |
|
| Kemampuan Transmisi | 40-60pcs / mnt | |
| Sudut Transmisi | 30-50° | |
| Metode Transmisi | Rel geser atau tipe elektromagnetik | |
| Ukuran Pelat Getaran | 302mm | |
| Jumlah Penyimpanan Kacang | 20.000 pcs | |
| Sistem Pengelasan Perlawanan | Tegangan Masukan | 380V±10% 50HZ (dua fase) |
| Daya Masukan | 150KVA | |
| Tegangan Sekunder | AC10.8V | |
| Arus Hubung Singkat Maks | 3800A | |
| Tekanan Elektroda | 1000kg | |
| Tekanan Makan | 150kg | |
| Tekanan udara | ≧0.6Mpa | |
| Tekanan air |
≧0,1Mpa |

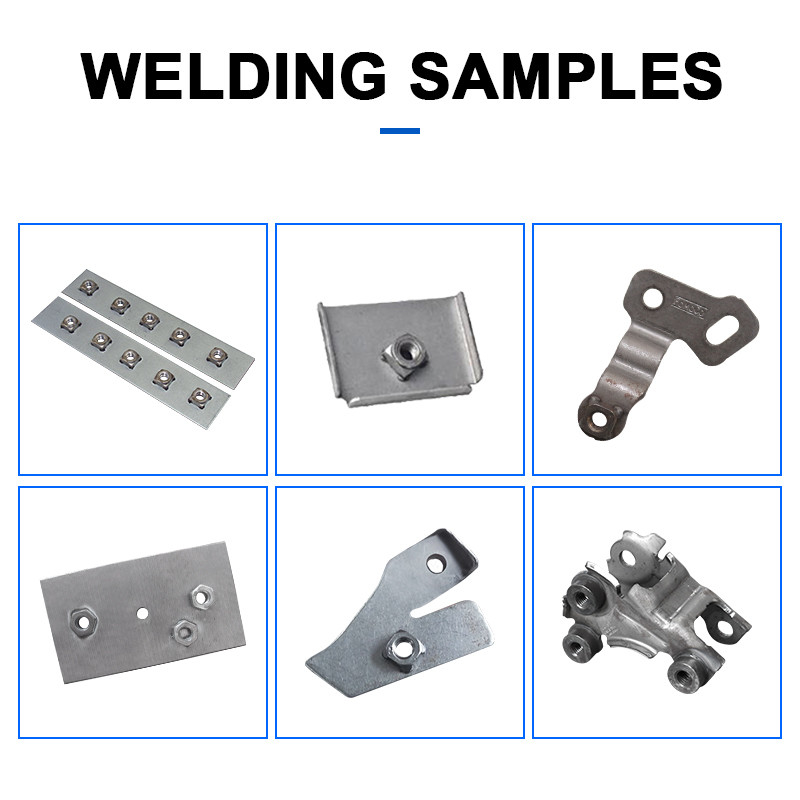

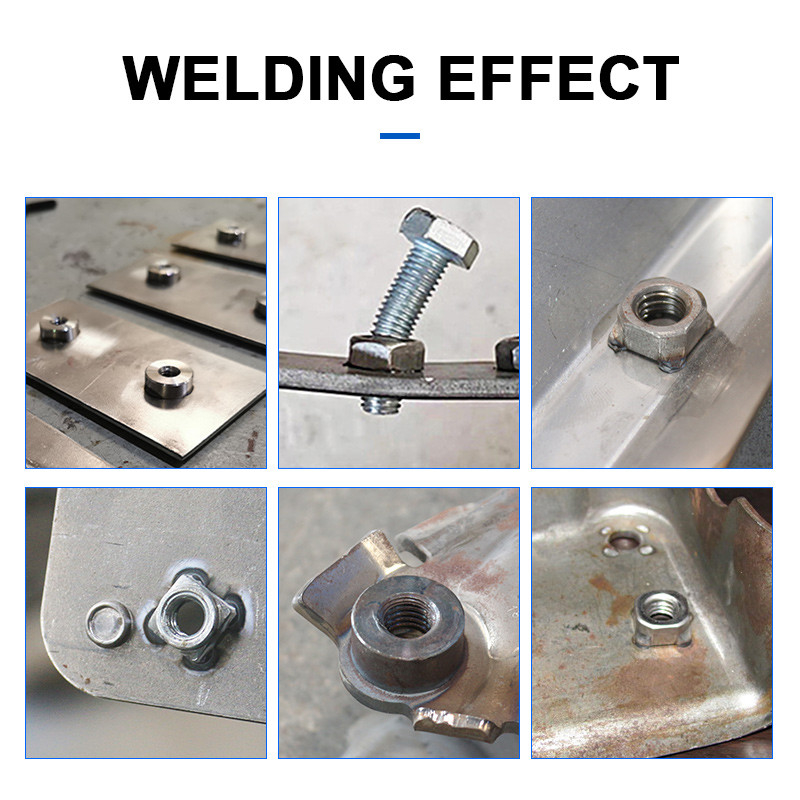

APLIKASI DAN SAMPEL
